指紋識別基本已經成為了智能手機的標配，如今無論是百元機、千元機又或是旗艦機大都標配指紋識別功能。事實上，自從1998年西門子展示了帶指紋識別的手機后，指紋識別并沒有沉寂，而是經過了十幾年的不斷發展，在iPhone5s之后掀起一股指紋風，引來了手機指紋識別的元年。

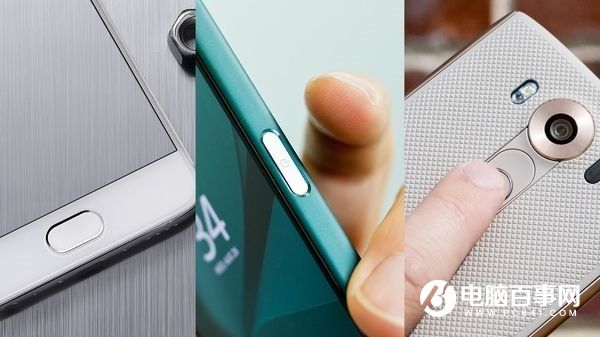

指紋識別集成在手機上的形式無外乎就是這幾種：前置、后置，還有側邊等。大家挖空心思的結果只有一個，就是讓指紋識別在手機上做到優雅美觀大方，而且又方便使用。

目前指紋識別的3種設計方案

幾年過去了，在體驗上貌似沒有人打破和超越過Touch ID。實際上，經過指紋大爆發之后，衍生出來的商機令各大指紋技術公司更熱衷開發新技術。他們不斷地向外界展示自家的新技術，也開始嘗試指紋識別的新可能——隱藏式指紋。

可隱藏式指紋技術公司

2014年9月，匯頂是世界上第一個提出隱藏式指紋識別方案的廠家，叫做IFS指紋識別與觸控一體化技術（Invisible Fingerprint Sensor）。然而兩年快過去了，并沒有引來手機廠家的青睞，僅在2016國際消費電子展（CES）上收獲兩項嵌入式技術創新大獎。

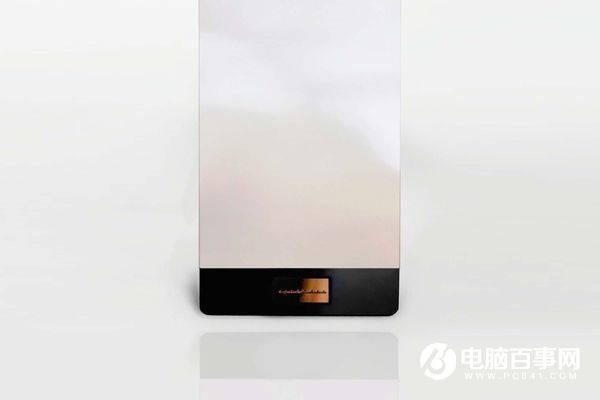

2015年7月，挪威IDEX也是一家老牌生物識別技術公司，它幾乎不生產指紋芯片，但是擁有渾厚的專利技術，更多是通過技術授權來獲利，甚至連蘋果都跟它有一些指紋方面交叉專利許可。IDEX開發出玻璃指紋技術，可以將指紋芯片做進玻璃中。

2015年11月，Synaptics在觸控芯片領域一直是霸主般的存在，嗅到指紋商機時果斷收購了Validity并致力于Natural ID指紋識別技術。三星手機一直采用他家的指紋芯片，他不僅有芯片設計能力，還能進行封裝等一條龍服務。Synaptics僅僅只是宣布可實現隱藏式指紋，并沒有實體東西。但是一想到他家的指紋表面還是涂層，前不久才搞定玻璃覆蓋，要想實現隱藏式指紋，需要花費的時間估計有點長。

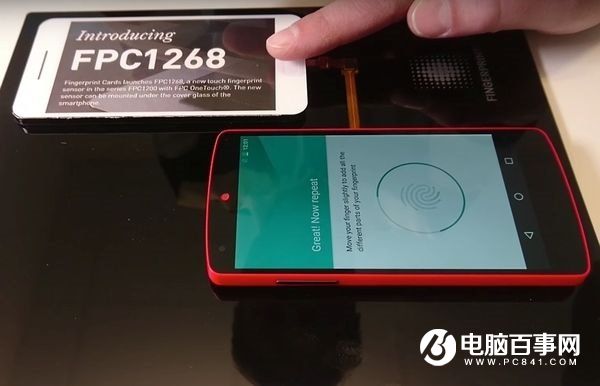

2016年2月，F(xiàn)PC這幾年在指紋識別領域可謂一帆風順，銷量猛增，聯合從事玻璃面板和層壓技術的TPK，成功地將FPC1268指紋傳感器跟面板玻璃結合在一起。并發布了工程機視頻，演示了這項技術（YouTube：FPC1268）。

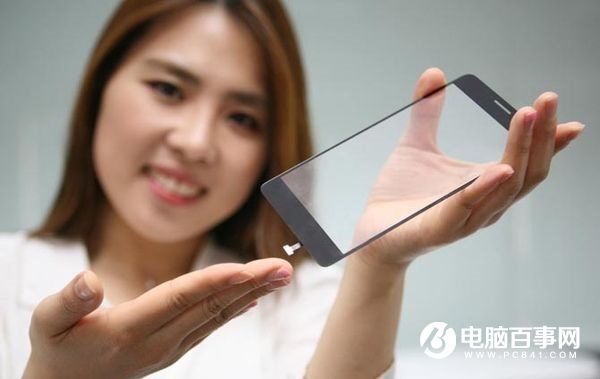

2016年5月，LG子公司Innotek向外界展示其融合了指紋功能的玻璃面板，但是Innotek之前并沒有做過指紋芯片，也沒有手機采用，對于他家的隱藏式指紋我持觀望態度。

看完這幾家的方案，我們現在來細聊一下他們所說的隱藏式指紋識別到底有何特別之處？

指紋模組拆解分析

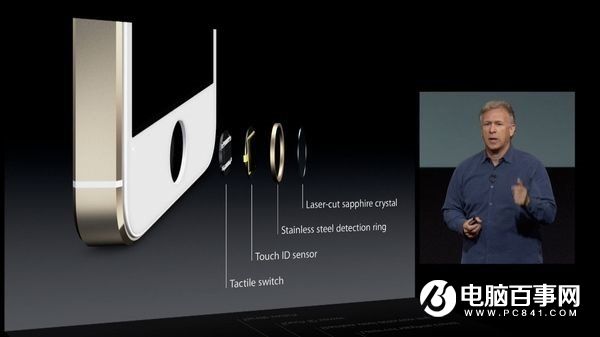

我們先來了解一下現有的指紋模組，從圖中可以看到，一個指紋識別模組包括：保護層（藍寶石玻璃、玻璃、陶瓷或者涂層）、金屬檢測（裝飾）環、指紋Sensor、按鍵開關（后置或有一些前置沒有按鍵開關）。

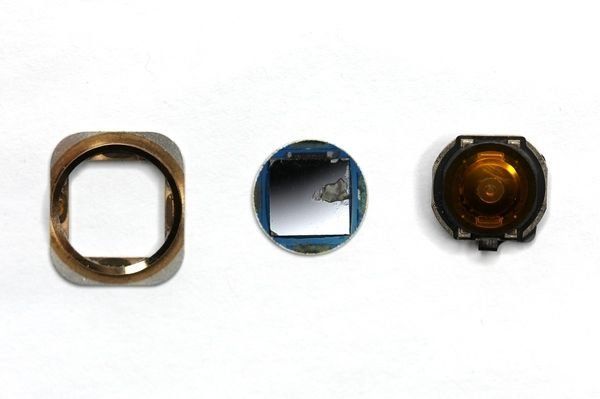

剔除掉開關和裝飾環后，就是一個純粹的指紋模組，就如上面拆解圖的中間那部分。

例如手機中后置的指紋，也就只有一個指紋Sensor和保護層，這兩個部分就可以組成一個指紋識別裝置。

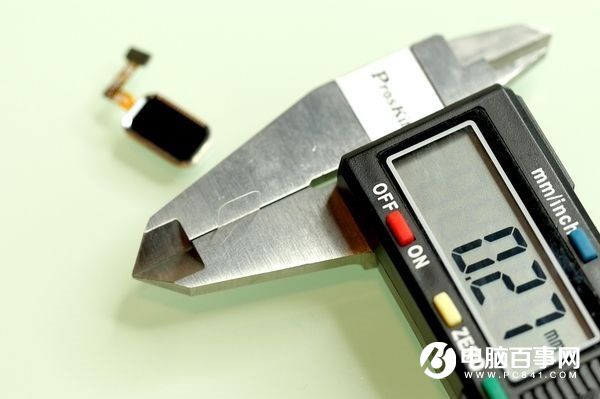

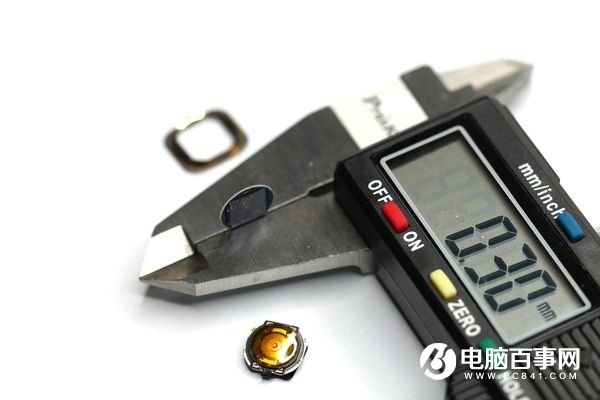

通過進一步的拆解可以看到，蘋果的Touch ID指紋芯片貼合在藍寶石玻璃上面，實際上指紋芯片的面積是一個邊長為6.4mm的正方形，表面的藍寶石玻璃直徑為9.6mm的圓，指紋芯片厚度為0.2mm，而藍寶石玻璃的厚度則為0.3mm左右（去掉絲印后應該是0.28mm）。
