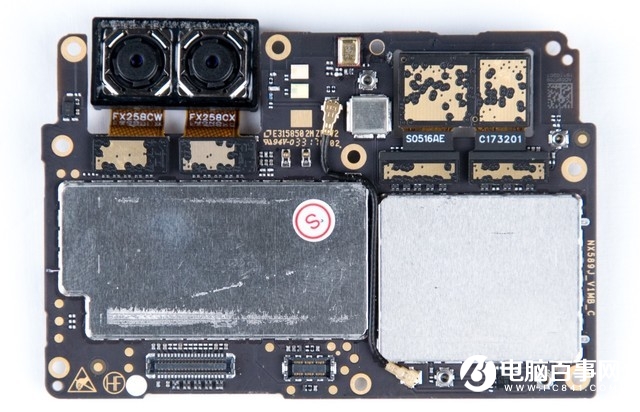

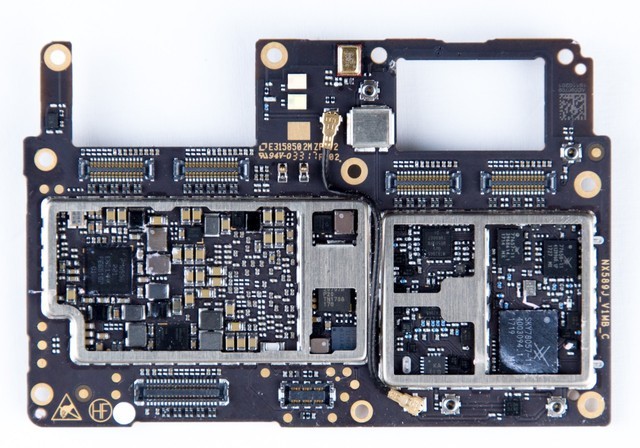

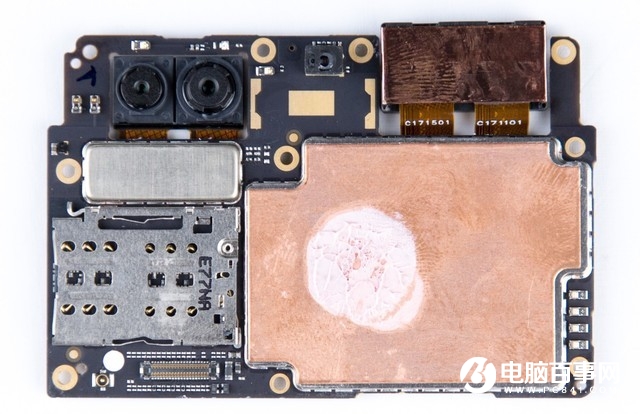

下面為拆卸下來的核心主板正反面特寫，如圖所示。

主板正反面特寫

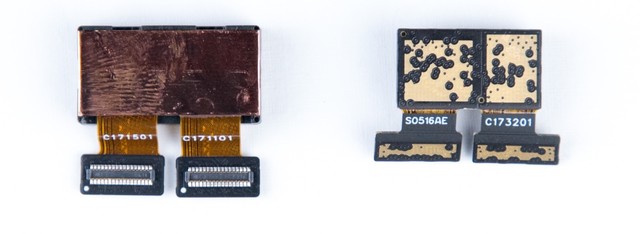

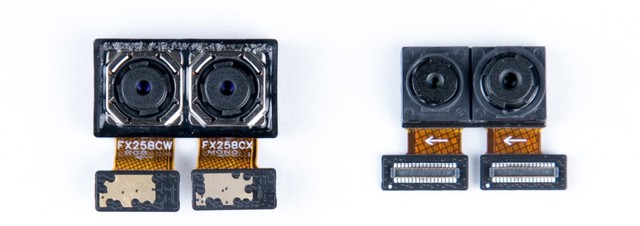

第六步：拆下核心主板之后，正反面的前后各雙攝像頭就可以輕松取下了，如下圖所示。

努比亞Z17miniS前置1600萬+500萬雙攝和后置1300萬+1300萬雙攝像頭，前后共四攝像頭，規格在目前中端手機中是很高的，拍照無疑是該機主打賣點。

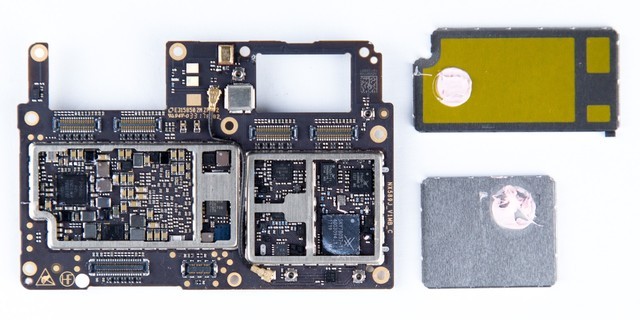

第七步：取下主板正反兩面芯片上方的屏蔽罩就可以看到該機采用的各芯片型號了，其中處理器采用了高通目前最新的驍龍835八核處理器，6GB RAM內存等，還一些射頻、基帶、電源管理芯片等，這些我們拆機常看到，這里就不細說了。

主板芯片特寫

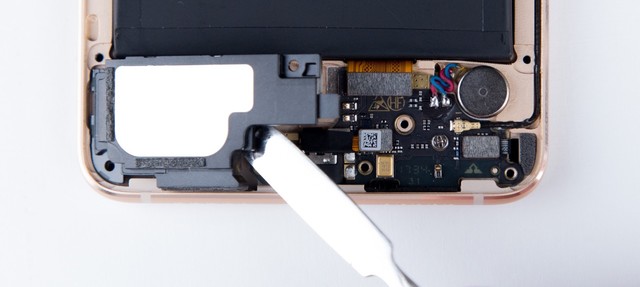

第八步：下面再來拆底部的小板，首先需要拆卸下揚聲器單元，面積比較大，外放音質上比較不錯，如下圖所示。

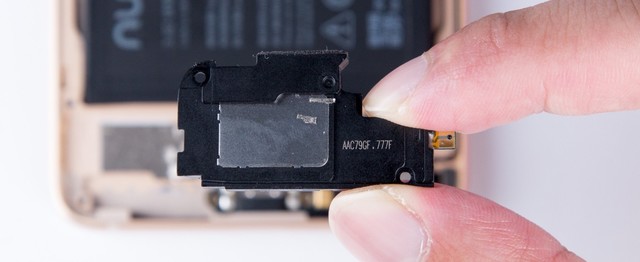

揚聲器特寫

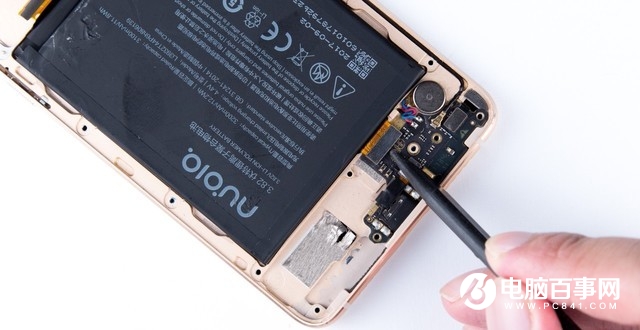

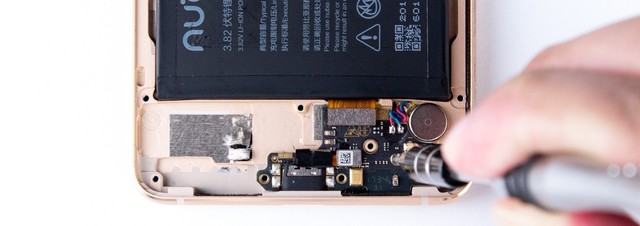

最后還需要拆下下底部小板上的一顆固定螺絲，然后再斷開與電池的排線，就可以輕松卸下底部小主板了，如下圖所示。

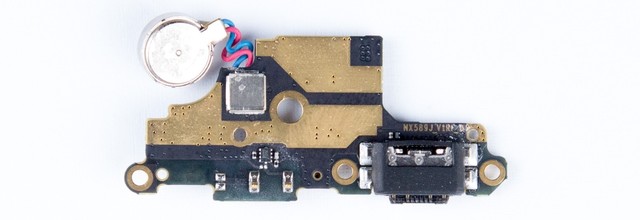

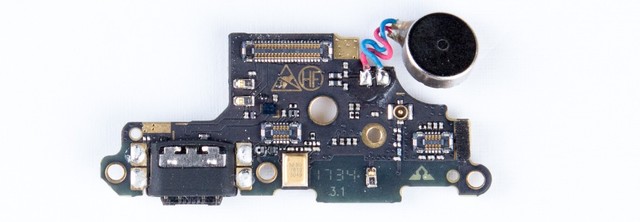

下圖為拆卸下來的底部小主板正反面特寫，主板小板上主要有振動馬達、數據接口、降噪麥克風等小部件，如下圖所示。
