參測顯卡之微星GTX960Gaming

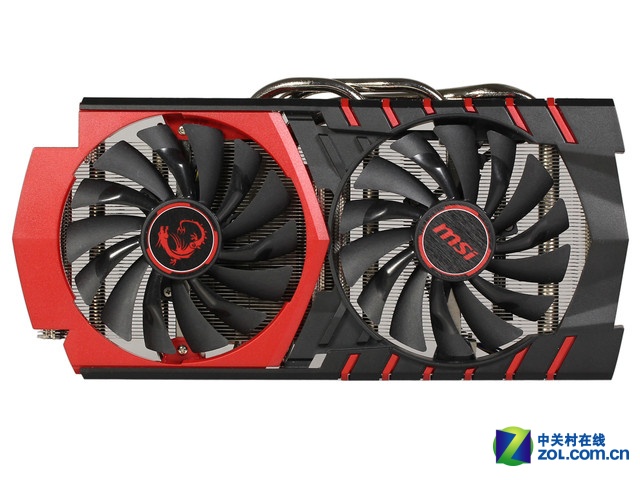

顯卡風扇設計

　　散熱方面，微星GTX960GAMING配備了自GTX980開始應用到GAMING系列顯卡上的TwinFrozrV散熱系統。顯卡配備2枚直徑10cm的第三代刀鋒風扇，不僅支持PWM調速，還可以提供比傳統風扇更大的風量，并讓風壓更集中，從而更好地讓空氣帶走鰭片上的熱量。另外，該顯卡的TwinFrozrV散熱系統還采用了ZeroFrozr技術，當顯卡的溫度低于60℃時這兩枚風扇將處于停轉或交替運轉狀態，讓顯卡處于低負載時發出的噪音大幅度降低。

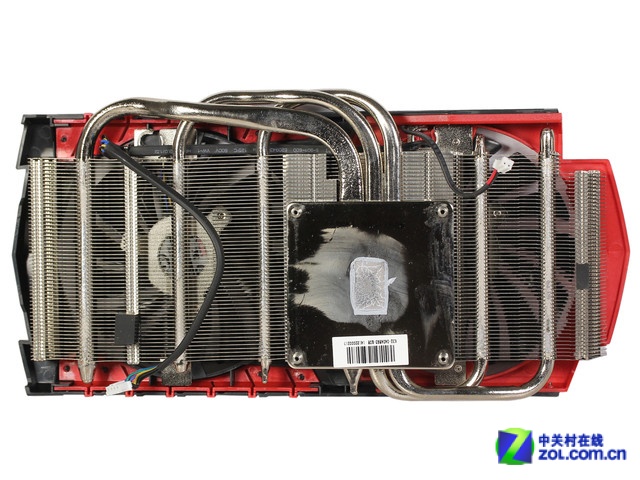

顯卡散熱器設計

　　微星GTX960GAMING的散熱系統擁有3根純銅鍍鎳熱管，其中2根為S型的6mm熱管，另1根為U型的8mm熱管，均勻的分布在整個鰭片陣列中，并通過焊接工藝與散熱鰭片相連。散熱底座同樣經過了鍍鎳拋光的處理，能夠更加緊密的貼在顯卡核心之上，達到更好的散熱效果。

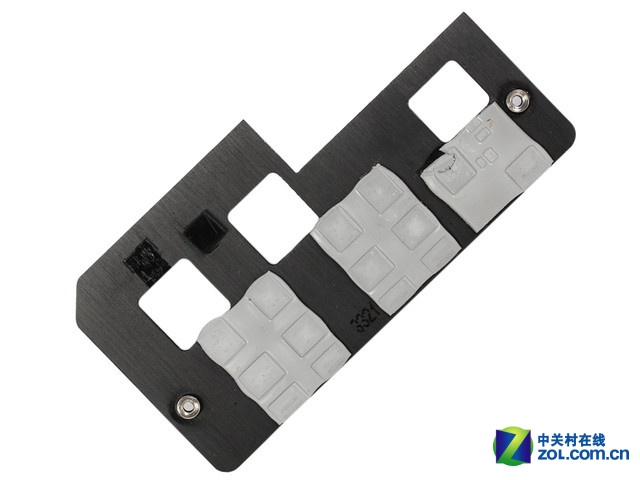

PCB加固板

　　微星GTX960Gaming為了提升顯卡的使用壽命，在顯卡上同樣加裝了固定的防護板，與其他品牌的背板起到相同的散熱以及加固PCB作用。

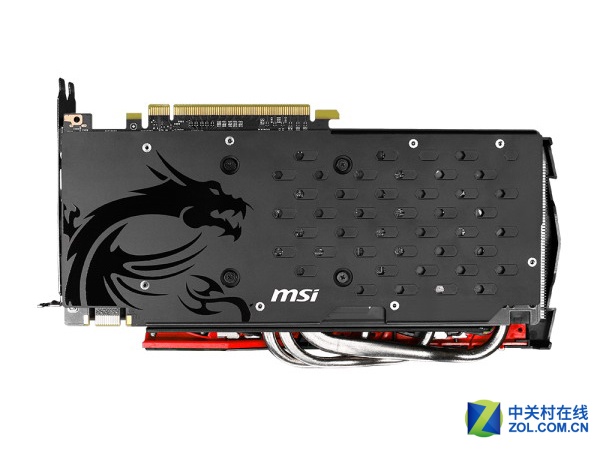

顯卡背板設計

　　此次測試采用的顯卡是微星GTX960Gaming　4GB顯存版，照比2GB顯存版多了塊印有經典龍徽的金屬背板，這片背板不但可以為PCB背面的元件提供保護，還可以提供一定的輔助散熱能力，并起到加固作用。

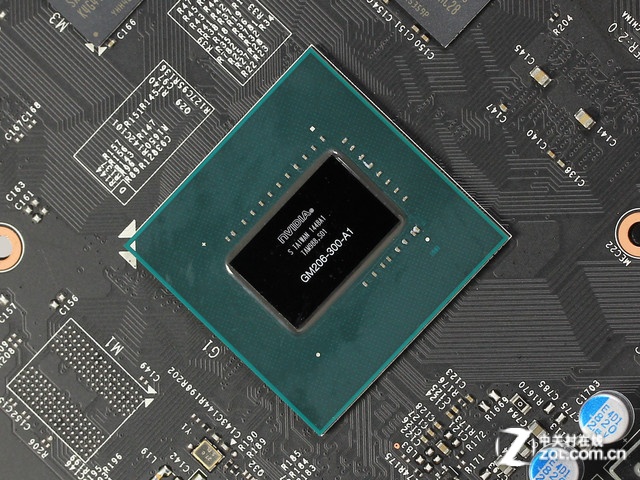

顯卡核心

　　微星GTX960Gaming采用基于28nm制造工藝的Maxwell架構GM206-300圖形核心，核心頻率為1216MHz，顯卡支持GPUBoost2.0技術，動態加速后頻率達到1279MHz。微星GTX960Gaming搭載4GBGDDR5顯存，顯存頻率為7010MHz，顯存位寬為128bit。

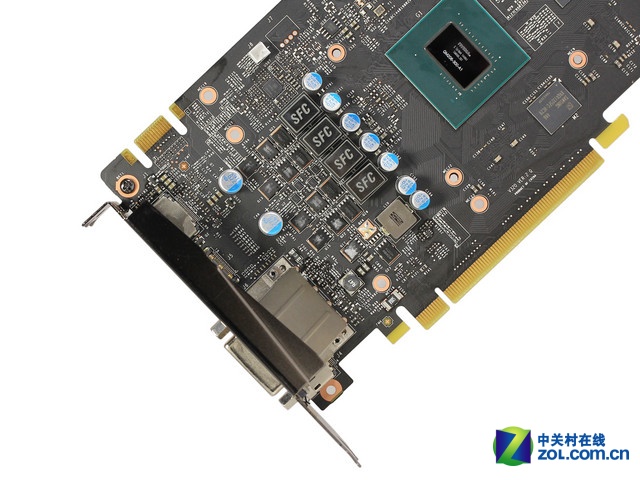

顯卡供電設計

　　微星GTX960Gaming采用4+1相供電系統，其中4相核心供電，1相顯存供電，保證玩家在使用顯卡時候的穩定性。

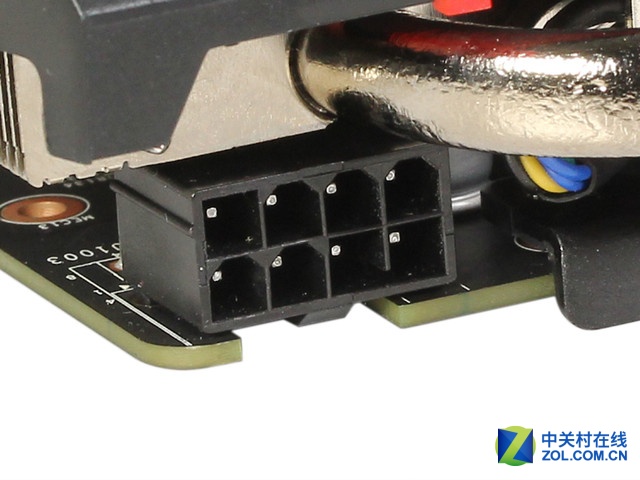

外接供電設計

　　微星GTX960Gaming采用單8pin的外接供電方案，不同于公版的單６pin設計，這樣的外接供電方案無疑是能夠直接提升顯卡的超頻能力，能夠讓大大提升顯卡的超頻潛力。

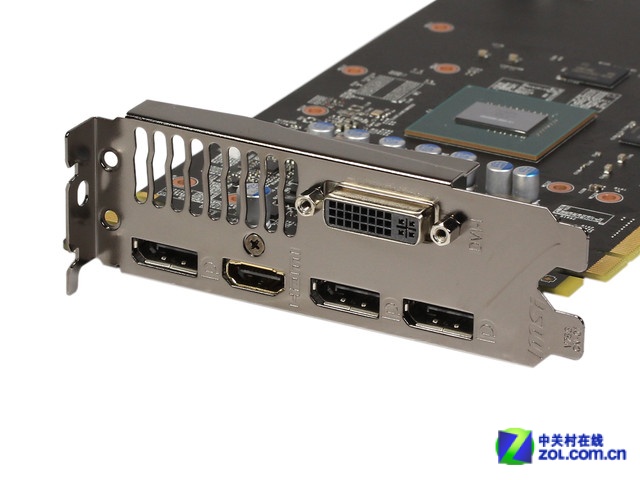

視頻接口設計

　　微星GTX960Gaming為玩家提供3*DP+HDMI+DVI的全接口組合，能夠保證兼容目前市面上大部分顯示器的同時也能夠滿足需要多屏幕輸出的玩家的需求。
