參測顯卡之微星GTX980TiGaming

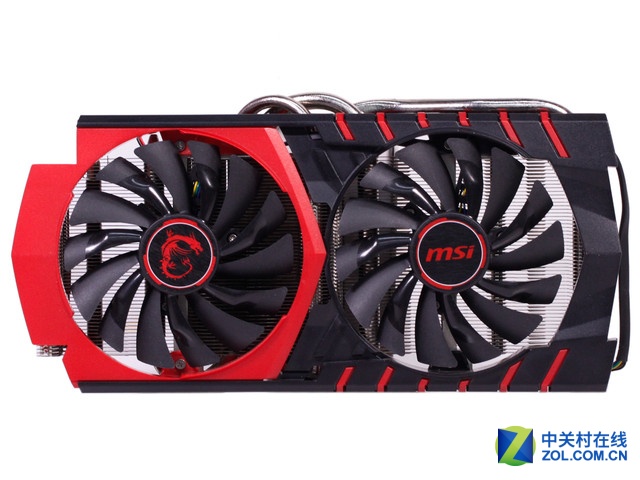

顯卡風扇設計

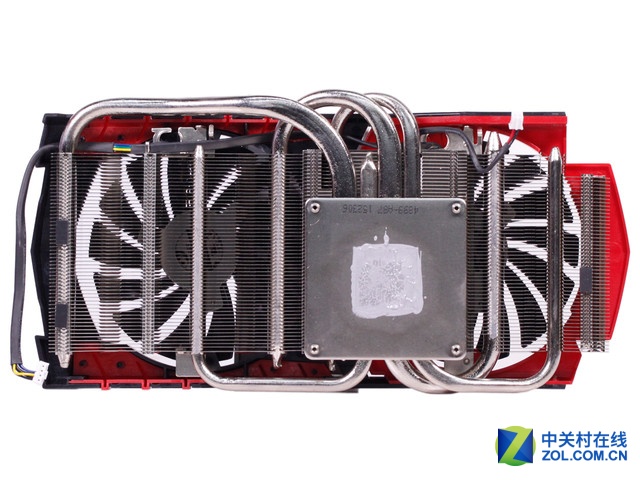

散熱器設計

　　散熱方面，微星GTX980GAMING也是配備了GAMING系列顯卡專屬的TwinFrozrV散熱系統。顯卡配備2枚直徑10cm的第三代刀鋒風扇，散熱器配備了4根純銅鍍鎳熱管，兩根8mm，兩根6mm，兩根呈S形兩根U形，和GTX980GAMING一模一樣。熱管上方使用均熱板，和熱管焊接在一起。該技術可以讓散熱管和均熱板完全契合，達到更好的散熱效果。

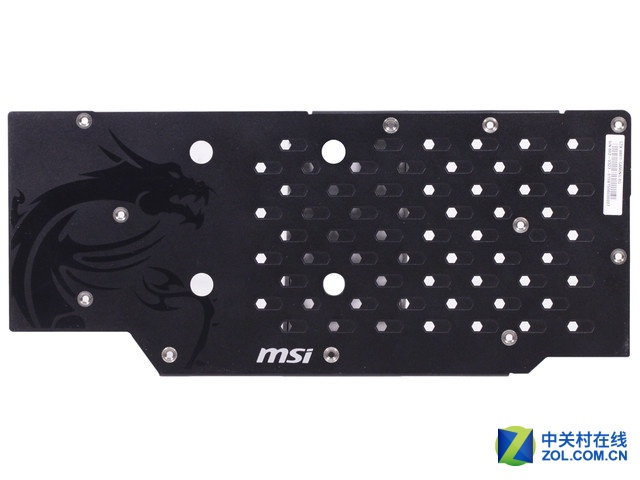

顯卡背板設計

　　微星GTX980TiGaming的背面覆蓋印有經典龍徽的金屬背板，這片背板不但可以為PCB背面的元件提供保護，還可以提供一定的輔助散熱能力，并起到加固作用。作為旗艦級產品，龍徽自然是必不可少的，這是微星DragonArmy身份的象征。

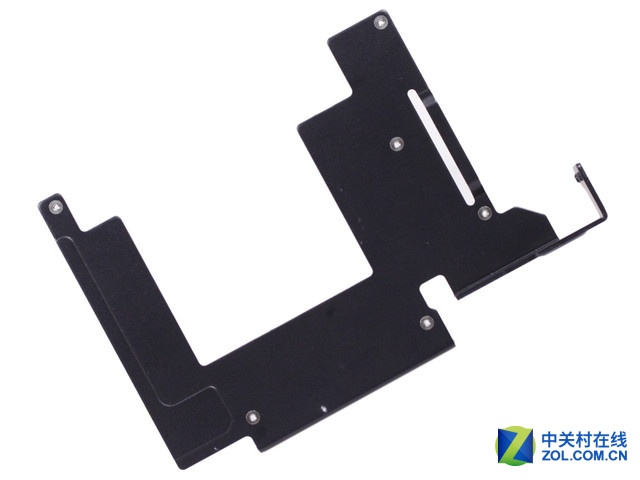

PCB加固板

　　雖然有了金屬背板加固PCB，但微星GTX980TiGaming為了提升顯卡的使用壽命，還是在顯卡上加裝了固定的防護板，使整塊顯卡更加堅固耐用。

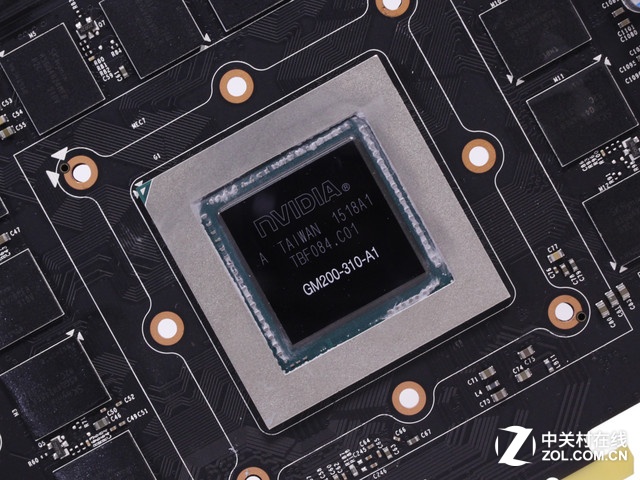

顯卡核心

　　微星GTX980TiGAMING顯卡搭載了一顆旗艦級的GM200核心，擁有2816個流處理器、176個紋理單元和96個光柵單元，核心頻率1000MHz，boost后可達1279MHz。該卡擁有6GBGDDR5顯存，顯存位寬384bit，顯存頻率7096MHz。

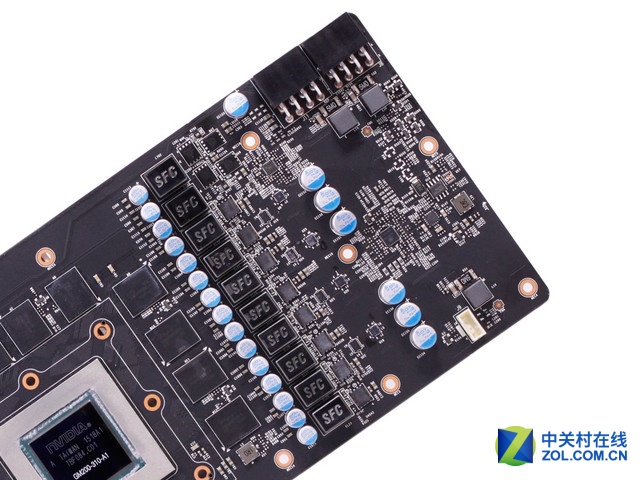

顯卡供電設計

　　微星GTX980TiGAMING采用不同于公版的8+2相供電，充足的供電是顯卡性能的保證，更是顯卡超頻實力的體現。

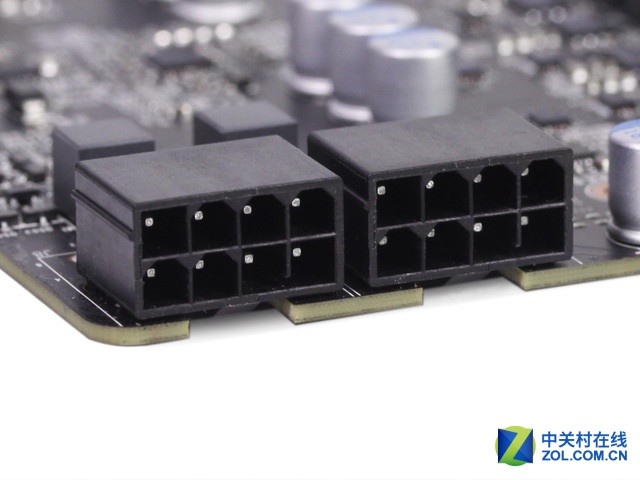

外接供電設計

　　考慮到超頻的需要，微星GTX980　TiGmaing4G顯卡配備的是雙8pin供電，不同于公版的8+6pin設計，而且卡口朝向PCB背面，方便電源線插拔。

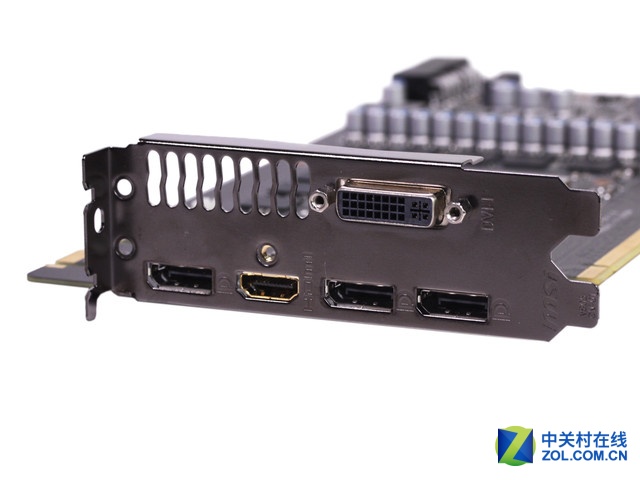

視頻接口設計

　　微星GTX980TiGaming為玩家提供3*DP+HDMI+DVI的全接口組合，能夠保證兼容目前市面上大部分顯示器的同時也能夠滿足需要多屏幕輸出的玩家的需求。
