顯卡拆解賞析

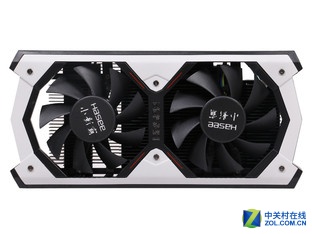

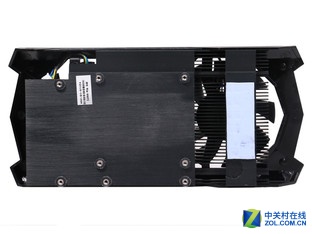

散熱器設計

　　散熱器方面，小霸王GTX950盤古版使用了較大面積的散熱底座搭配雙風扇的散熱設計，盡管散熱設計并不豪華，但得益于Maxwell架構的超高性能功耗比，以及GTX95090W的TDP，應付正常使用綽綽有余。

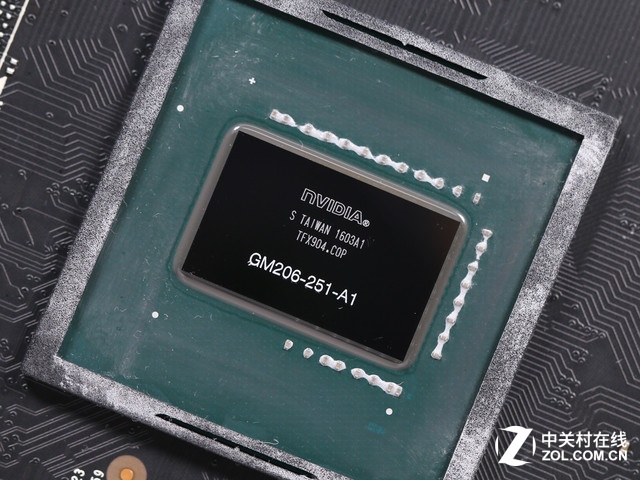

顯卡核心

　　小影霸GTX950顯卡采用的是GM206-251圖形核心，該核心是GM206-250的節能版，理論TDP只有75w，內建有768個CUDA單元，搭載了128bit位寬以及2GB的顯存容量，紋理單元48個，光柵單元32個。

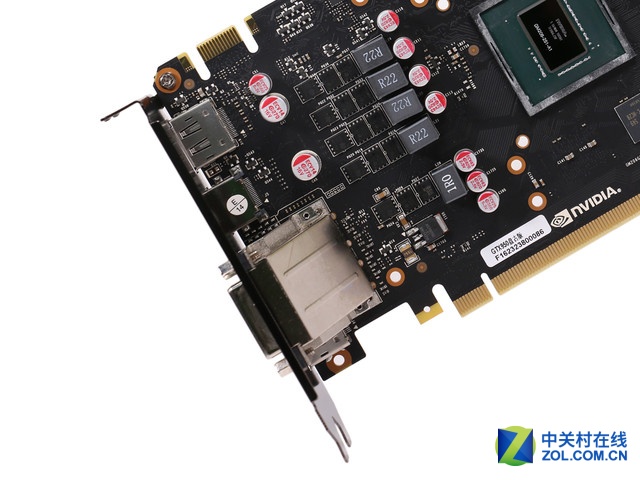

顯卡供電設計

　　小影霸GTX950盤古版采用超公版的4+1相分離式供電技術，其中4相核心供電，1相顯存供電，核心頻率1026MHz，boost后高達1190MHz顯存頻率為1653MHz，在高品質的用料和充足的供電之下還可以實現超頻的輸出。

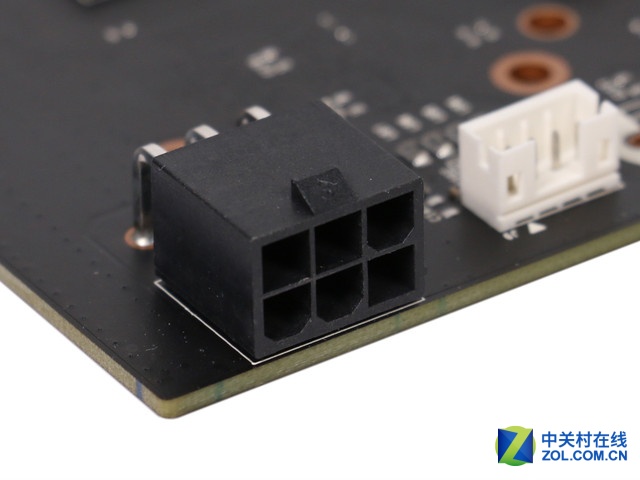

外接供電設計

　　接口方面使用單6pin的電源接口設計，足夠提供給PCB以及顯卡各個元器件更為充足的電流，即便是在高負荷環境下也可以滿足電力供應。

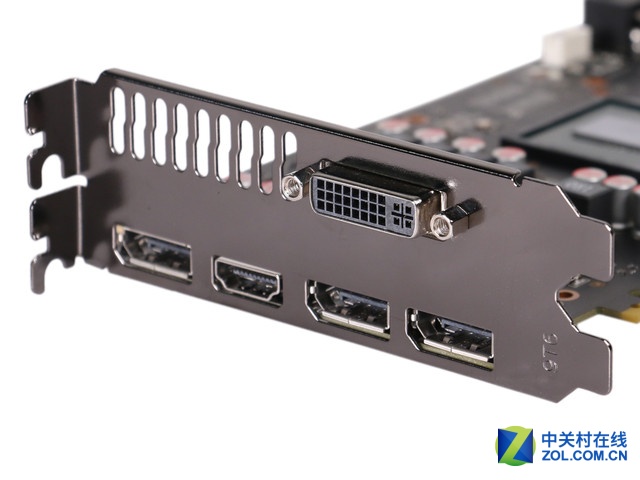

視頻接口設計

　　視頻接口方面，該顯卡配有1*DVI+1*HDMI+3*DP的全接口組合，可以方便用戶進行不同類型顯示器的駁接，單屏可達到的最高分辨率為4096*2160，并且支持多屏的連接輸出。
