顯卡拆解賞析

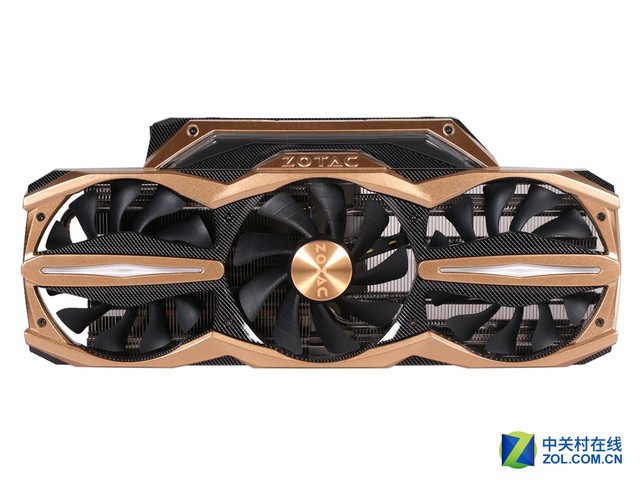

散熱器正面設計

　　索泰GTX970至尊紀念版OC采用全域干涉組合風扇的設計，3個9cm的大尺寸風扇，不同扇葉正反轉搭配，風量加大，散熱能力非常強，而且全金屬壓鑄件的風扇邊框，同樣起到了輔助散熱的作用。除了這些之外，索泰還在索泰GTX970至尊紀念版OC上加入了Freeze風扇智能啟停技術，能夠智能的控制風扇轉速和啟停，在低負載的情況下，顯卡風扇停轉，實現真正的零噪音。

此外，整片顯卡正面共有三個呼吸燈設計，左右兩個風扇的中間各一個，頂部還有一個。三盞呼吸燈會隨著顯卡的負載而變換顏色，低負載時呼吸燈是藍色的，滿載時顯卡的呼吸燈則轉變為紅色。

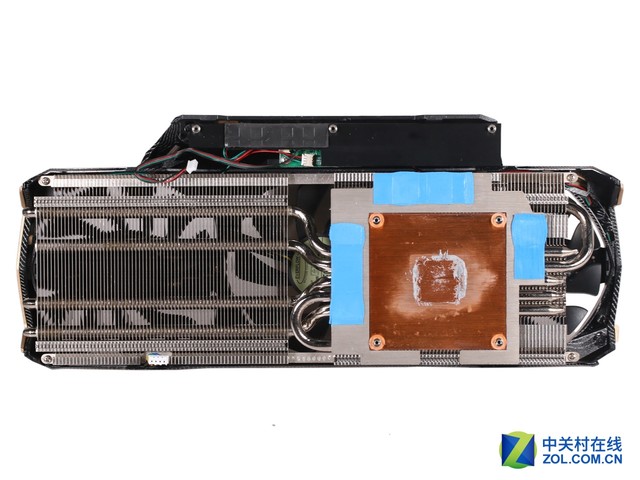

散熱模塊設計

　　索泰GTX970至尊紀念版OC的散熱器采用5根超長的鍍鎳定向燒結熱管，搭配超大面積散熱鰭片和包裹整個GPU核心的大面積純銅散熱銅底，給GPU帶來更快的導熱效率。此外，在銅底周圍還有一圈鍍鎳的散熱片，上面則貼上了ThermalPAD，這一設計是專門針對顯存進行散熱的。

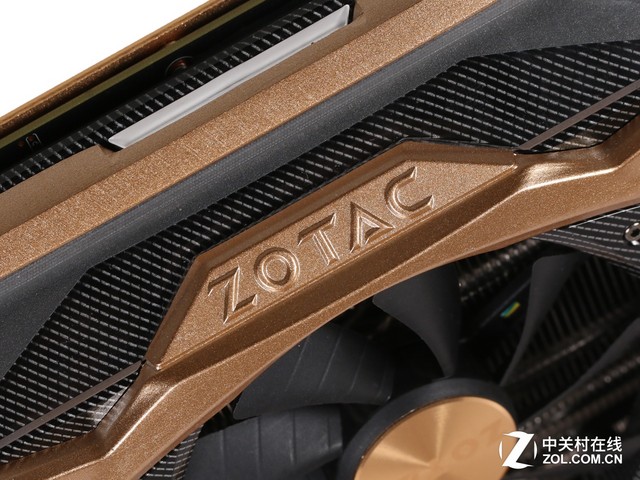

頂部負壓系統

　　在索泰GTX970至尊紀念版OC顯卡的頂部，我們可以看到能夠顯著有效降低顯卡排出風風壓，杜絕機箱內部紊流，避免熱量聚集的“頂部負壓系統”，這是索泰至尊OC系列一直配備的獨家技術，搭配全域干涉風扇，能夠更好地提高散熱效果。

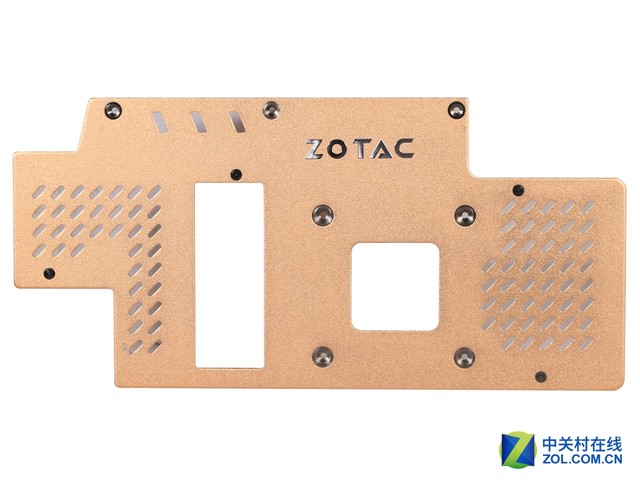

顯卡背板設計

　　索泰GTX970至尊紀念版OC的背面有一片基本上覆蓋住整個PCB的金色金屬背板，它可以保護PCB背面的元件不受損害，同時對顯卡散熱起到一定幫助。

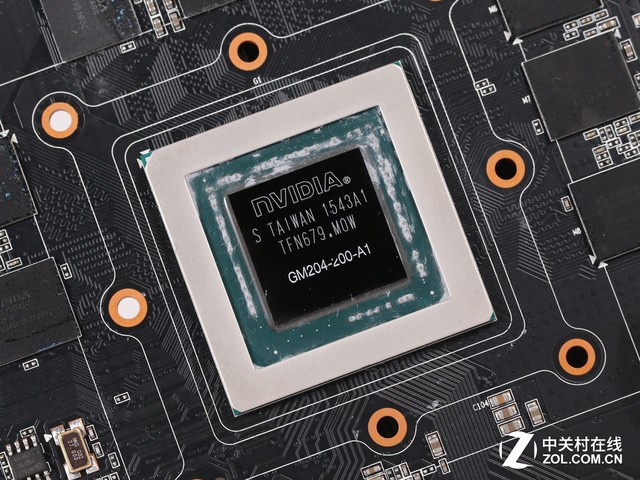

顯卡核心

　　索泰GTX970至尊紀念版OC采用NVIDIA最新的Maxwell架構GM204-200核心，擁有1664個CUDA流處理單元，核心頻率達1203MHz，boost頻率最高可達1355MHz。配合4GBGDDR5高速顯存，顯存位寬256bit，顯存頻率為7200MHz。

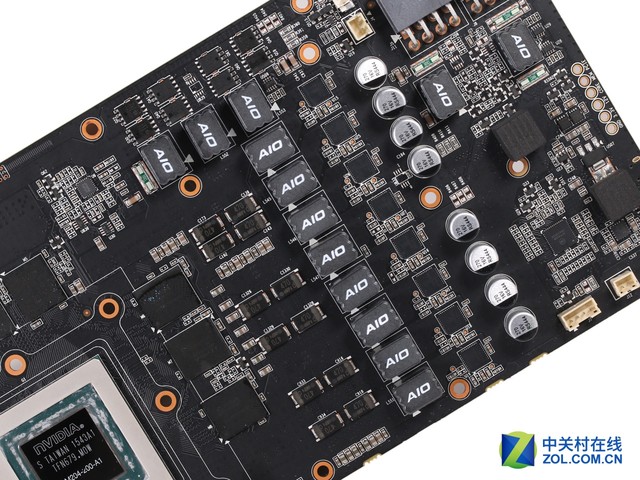

供電設計

PowerBoost電容

　　索泰GTX970至尊紀念版OC顯卡供電部分采用的是8+2相供電設計，使顯卡具備強大的超頻潛力。MOSFET還采用了最優秀的一體化方案，PCB的背部還附有3顆巨大的PowerBoost電容，進一步加強了其超頻性能。容感電路方面，仍然延用了索泰獨家的超效能用料標準：A.I.O超級電感、X-CAP電容、超低內阻的高頻Dr.MOS，使顯卡供電轉換效率高達94%以上。

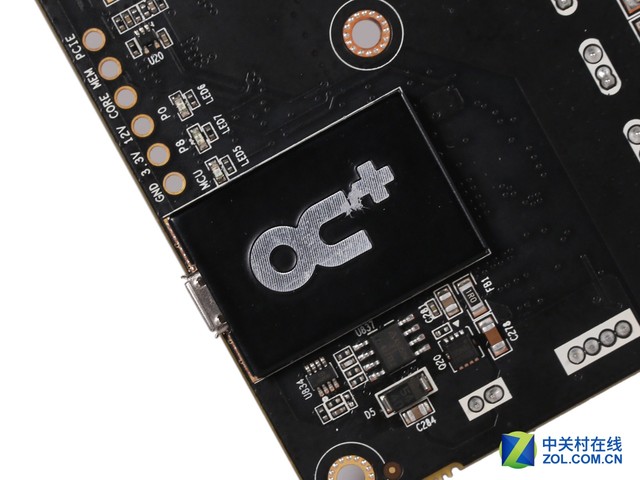

OC+一鍵超頻模塊

　　說到超頻，那就不得不說說索泰至尊獨特超頻設計了，也就是大家熟知的OC+一鍵超頻模塊，在索泰顯卡專用的超頻軟件Firestorm的配合下，只要連接USB線，就可以輕松的實現顯卡超頻，讓顯卡性能再次提升，而且無需繁雜操作，普通玩家同樣可以完成簡單的超頻操作。

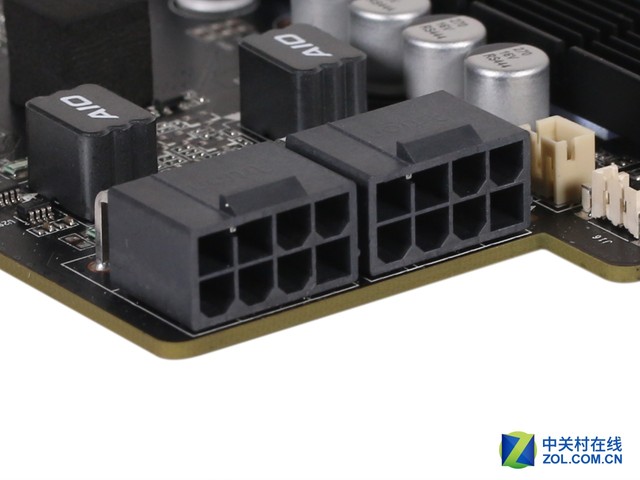

外接供電接口設計

　　索泰GTX970至尊紀念版OC顯卡采用遠超公版的雙8pin外接供電接口設計，應對TDP145w的GTX970簡直綽綽有余，如此豪華足以保證顯卡的穩定運行和足夠的超頻潛力。

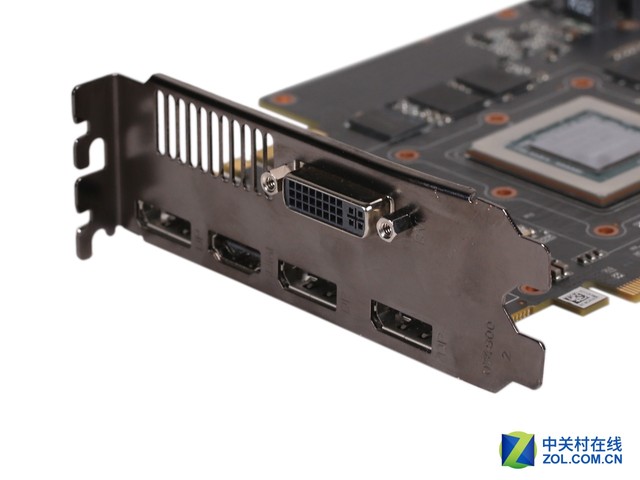

視頻接口設計

索泰GTX970至尊紀念版OC采用DVI+HDMI+3*DP的接口組合，能夠實現單卡4屏輸出的功能，同時也能夠兼容目前市面上大部分的顯示器產品。
