對于很多DIY裝機的新人來說，主板跳線可能是比機箱走線更令人頭疼的一個問題，畢竟僅僅走線亂是不影響使用的，而跳線出錯可能就會造成一些硬件無法使用甚至損壞，一個個排查問題反而更累心。很大佬們都是從萌新走過的，今天小編在這里將對主板各個重要跳線接針進行介紹，3分鐘學會主板跳線，適合新手朋友掃盲。

DIY組裝電腦

目前基本大部分主板的接針形狀和顏色都一樣，有些時候根據品牌型號，接口的位置和數量會有不同的變化。

1、開關接針：找準PWR

開關是跳線最為重要的一環，作為開關的接針一般與眾不同，兩個針是一組，控制著電源燈、硬盤燈、開關和重啟四個連線，這幾個針不管什么主板都會在放一起，辨識度很高。

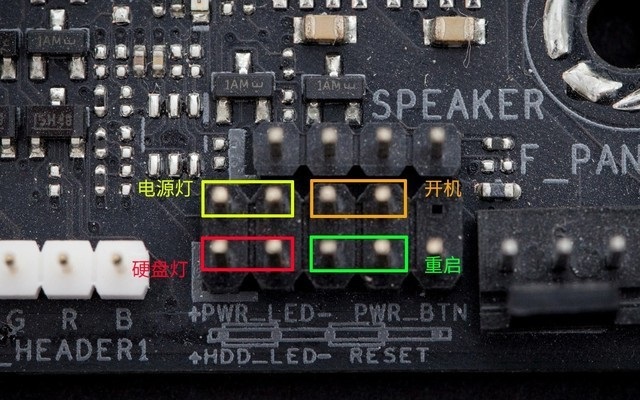

開關接針

• 黃色是電源LED燈接針，對應Power LED的跳線，現在一般為左邊+級右邊-級，千萬注意正負極的方向。

• 紅色為硬盤LED燈，對應HDD LED跳線，一般為左邊+級右邊-級。

• 橘色是開機接針，對應Power SW跳線，不用理會正負極。

• 青色是重啟接針，對應RESET SW跳線，不用理會正負極。

電源接針比較重要，根據不同的主板表現為Power SW、PW、PWR、PWRBTN、POWER以及ON/OFF，不要疑惑，以上這幾個都是開關的意思，筆者舉例的這款就是其中的PWR。

2、散熱供電接針：找準CPU_FAN

散熱是跳線同樣比較重要的一方面，風扇的接針也影響著是否能夠順利開機以及監控等方面，上圖有三個散熱的接針，CPU_OPT、CPU_FAN以及AIO_PUPM，分別對應以下幾個散熱環境。

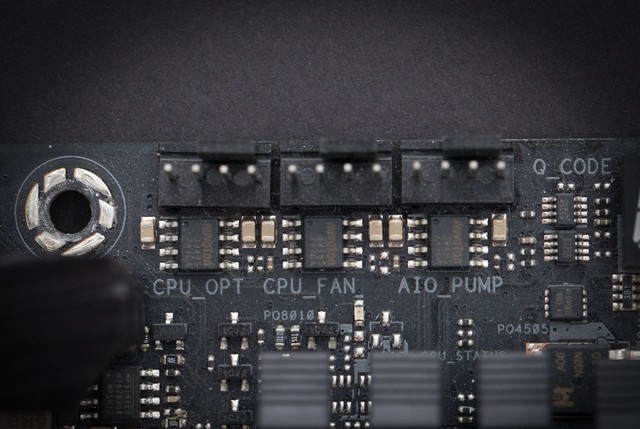

散熱接針

• CPU_OPT：水泵供電

• CPU_FAN：CPU散熱風扇供電

• AIO_PUPM：專用水泵供電

其中CPU_FAN是每個主板必備的接針，而CPU_OPT和AIO_ PUPM有些主板會沒有。理論上這些接針是可以通用的，但是列如將CPU_FAN（4針）插到三針的水冷供電可能會造成控溫功能失效等毛病的出現，所以最好還是對應插線。
