今天，知名拆解團隊給我們帶來了雷蛇VR眼鏡——OSVR HDK 2的詳細拆解，這款VR漂亮的外觀下都藏著怎樣的內臟，來看看吧，雷蛇VR眼鏡，雷蛇OSVR HDK 2眼鏡拆機步驟詳解：

　　第一步

　　

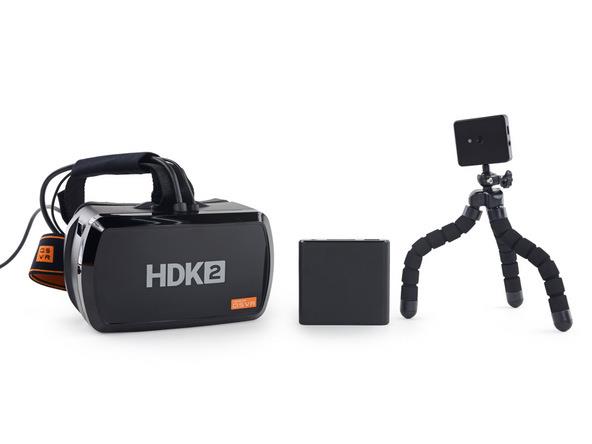

　　一如既往的，我們快速回顧一下 OSVR HDK 2的配置和配件：

　　—雙OLED屏幕，2160 x 1200分辨率,441ppi像素密度，90Hz刷新率

　　—IR攝像頭，支持360度追蹤

　　—Belt 盒子，帶有音頻編解碼器和“信號增強器”

　　PS：OSVR HDK 2的全稱是“開源虛擬現實黑客開發套裝版2”

　　第二步

　　

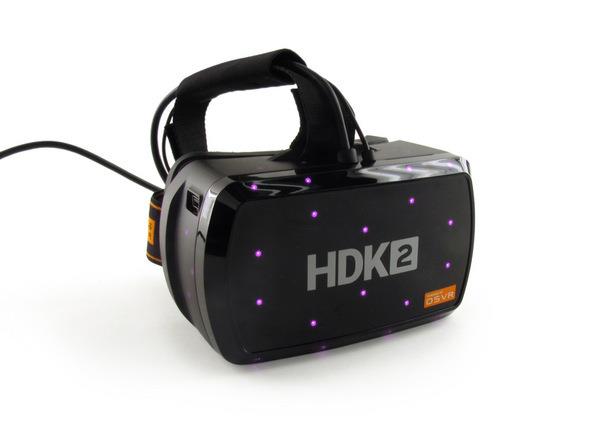

　　表面布滿了很多紫色的IR LED，HDK 2的傳感器一個個對它們進行追蹤，并計算出用戶的位置和動作。這種追蹤系統類似Oculus Rift和htc Vive所采用的追蹤系統。

　　

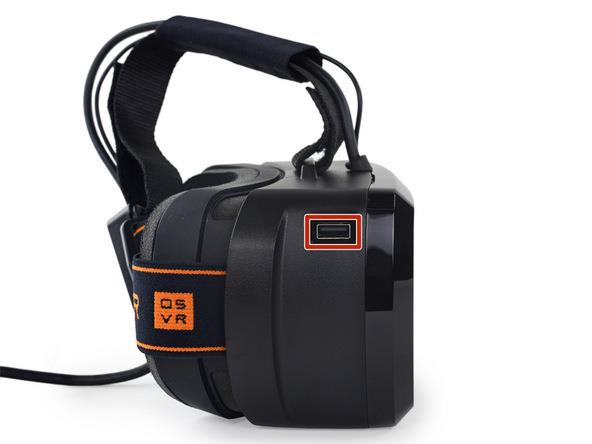

　　USB 3.0接口，位于VR眼鏡側面，可用于連接外設。

　　第三步

　　

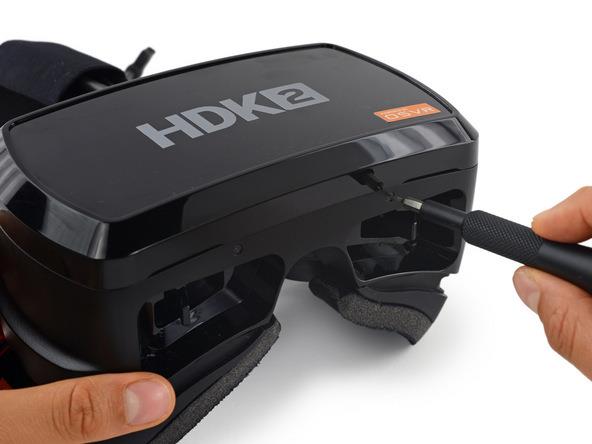

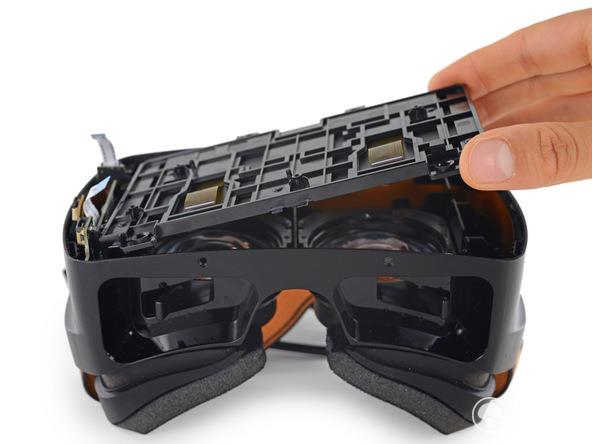

　　擰下外殼的螺絲釘，開始拆外殼，用菲利普螺絲刀即可。可是，外殼打開的時候，你會感覺到一種磁力。

　　

　　外殼拆下，這一步真的很簡單，等會重新裝上也會很容易。

　　第四步

　　

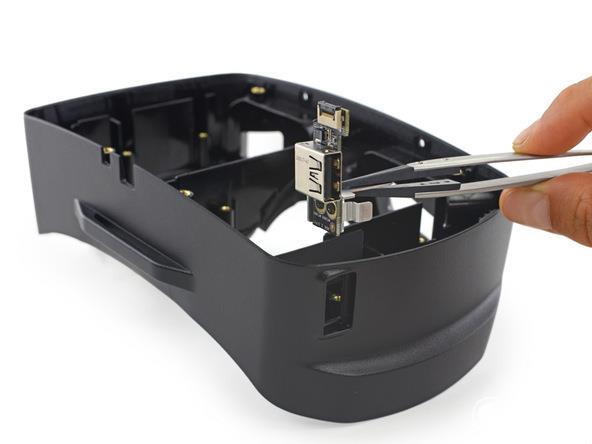

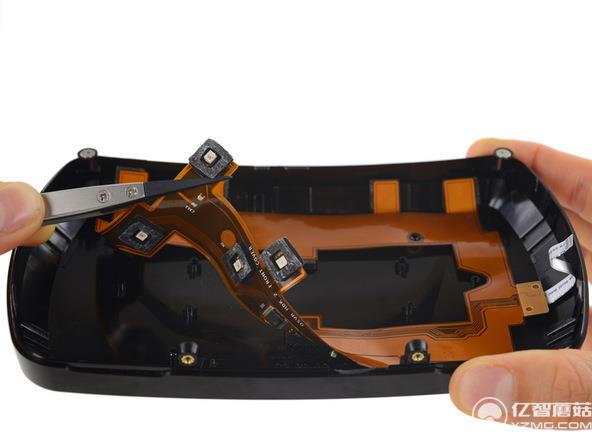

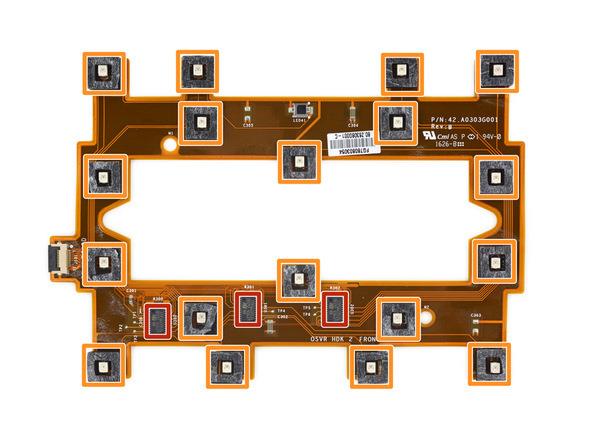

　　外殼的內部裝有很多磁鐵，上面說的磁力就來自它們。除了磁鐵，還有IR LED陣列。將帶狀線纜拆下，操作也沒有什么難度。

　　

　　紅色：意法半導體STP16CPC26低功耗16位驅動芯片;橙色：18個LED

　　第五步

　　

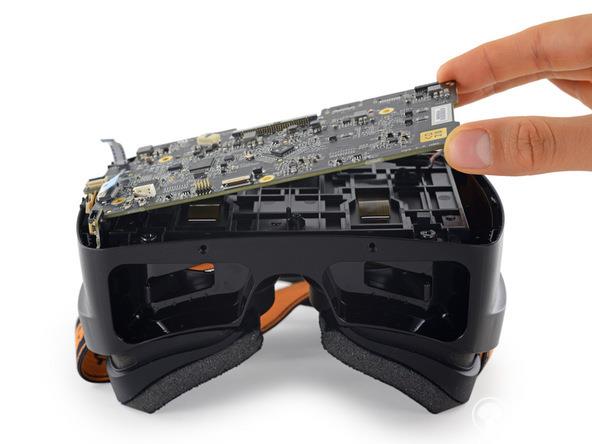

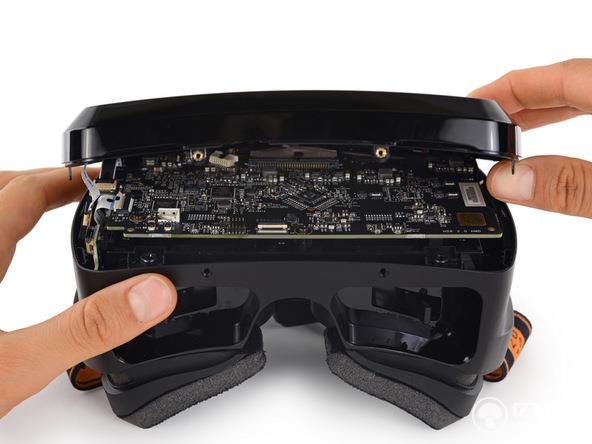

　　開始拆主板

　　

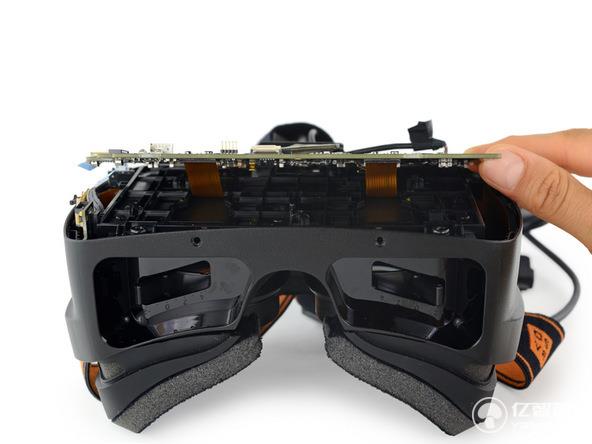

　　主板和屏幕之間用兩條柔性線纜來連接

　　第六步

　　

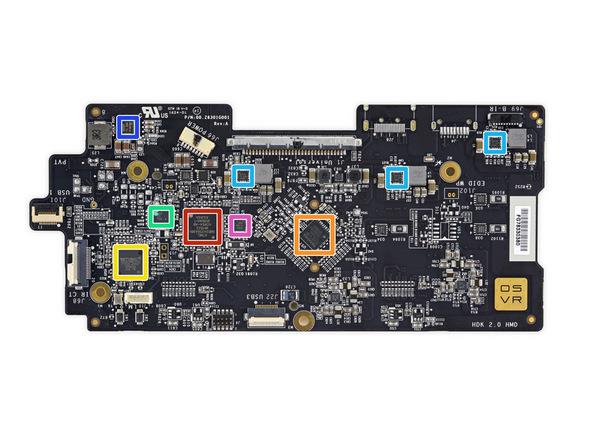

　　紅色：Atmel XMEGA256A3BU MCU

　　橙色：東芝TC358870BG，支持視頻格式轉換功能的4K高清多媒體接口(HDMI®)轉雙路MIPI DSI橋接芯片。

　　黃色：Atmel XMEGA256A3BU MCU

　　綠色：Bosch Sensortec公司的BNO055方向傳感器

　　藍色：德州儀器TPS54478 Buck變換器

　　深藍色：德州儀器TPS54427Buck變換器

　　紫色：德州儀器TXS0104E

　　第七步

　　

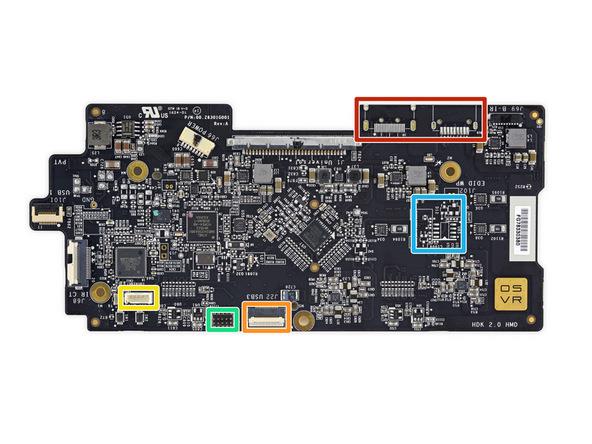

　　紅色：空白版，開發者客用來接入ZIF或者額外的USB設備

　　橙色：未使用的USB 3.0連接器

　　黃色：空的5-pin插槽

　　藍色：空的焊料隆起焊盤

　　第八步

　　

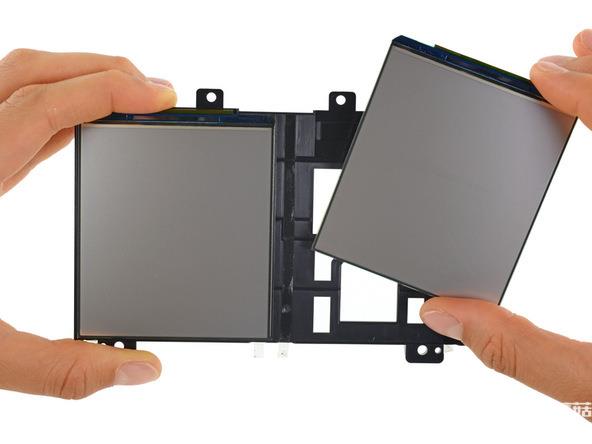

　　擰下4顆螺絲釘，拆下屏幕。屏幕和塑料顆之間用膠水粘連，不過用的膠水不多。

　　

　　兩塊1080p OLED 屏幕，來自AU Optronics，2160 x 1200分辨率，90Hz刷新率。

　　第九步

　　

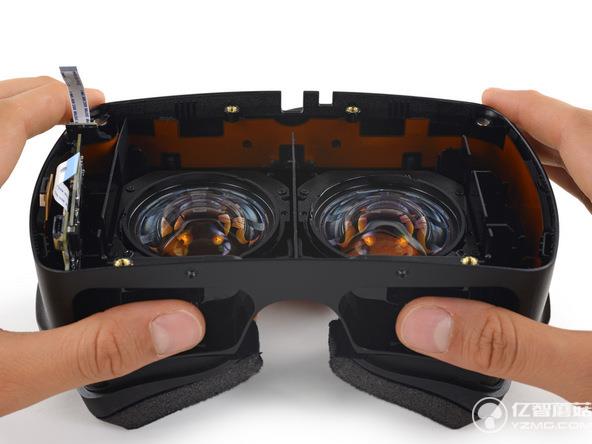

　　拆鏡片，HTC Vive和Oculus Rift都支持IPD瞳距調節，OSVR不支持。

　　

　　OSVR支持調焦，范圍是 +4.5 到 -2。

　　第十步

　　

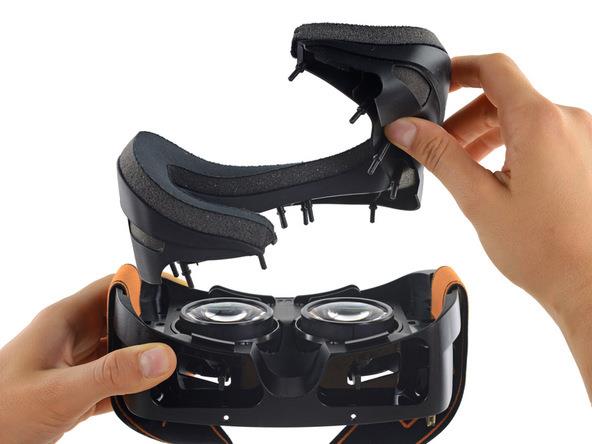

　　拆泡沫，輕輕一拉即可。泡沫采用竹炭微纖維泡沫層制作，柔軟舒服。

　　

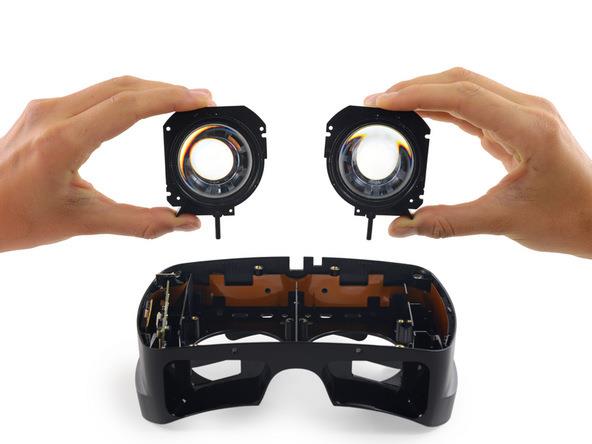

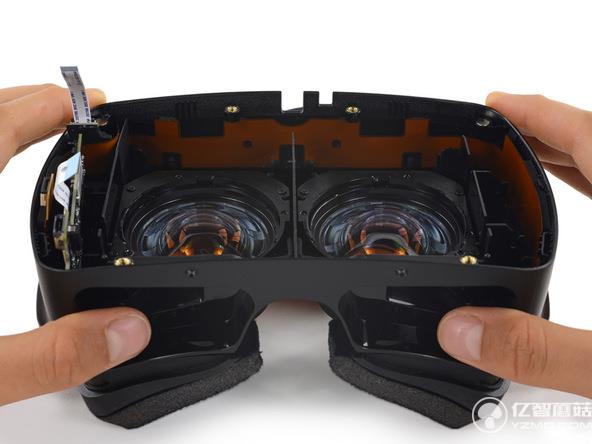

　　泡沫拆下后，我們拿到了兩個圓圓的鏡片。

　　十一步

　　

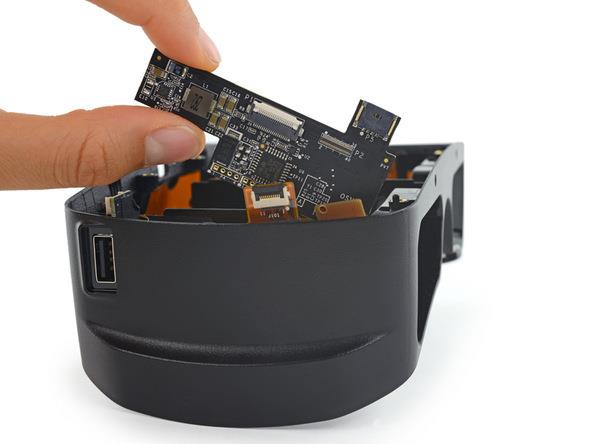

　　拆IR板，IR LED全靠它控制

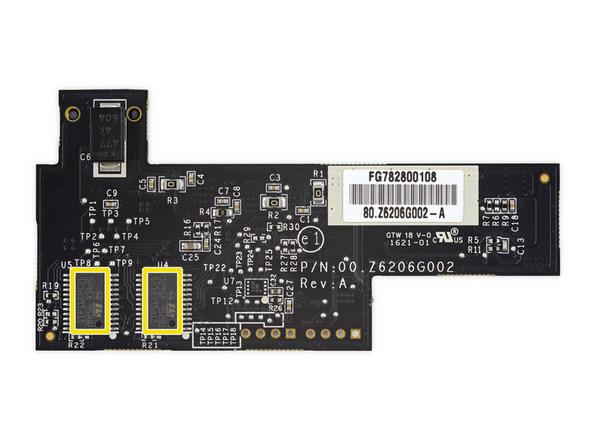

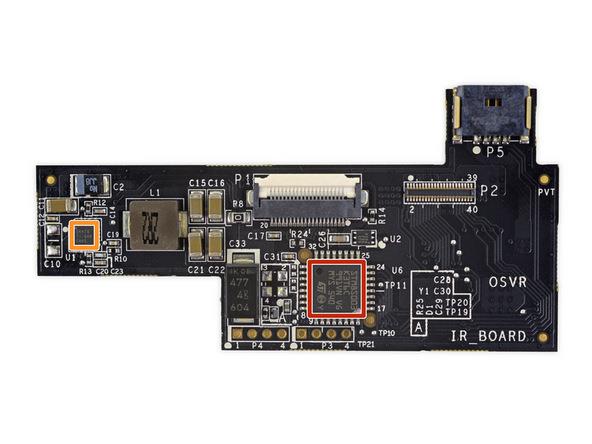

　　紅色：意法半導體STM8S003K3 8-bit MCU

　　橙色：德州儀器 TPS54478 Buck變換器

　　黃色：意法半導體 STP16CPC26低電壓16位電流汲入型驅動器

　　

　　

　　第十二步

　　

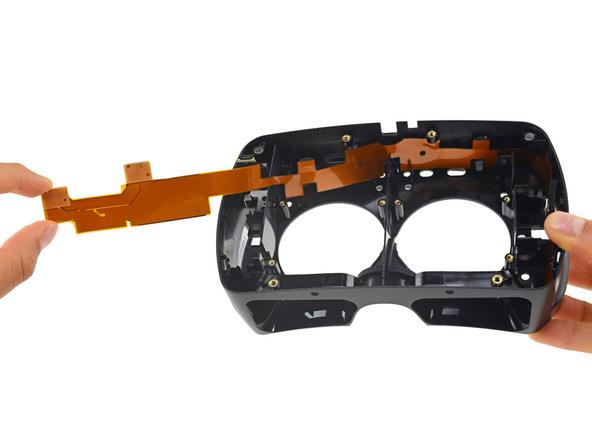

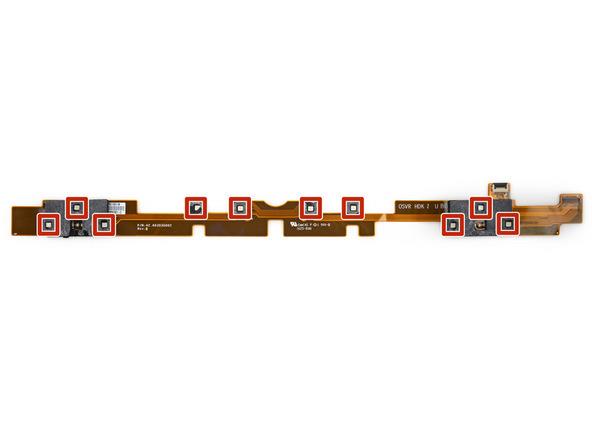

　　好長的第二條LED陣列

　　

　　LED帶有點緊，拆下來的時候有一點難度，上面有10個LED。

　　

　　接著拆螺絲釘和USB接口

　　第十三步

　　

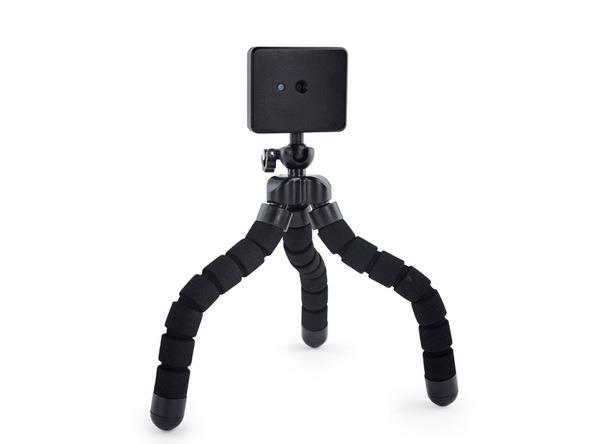

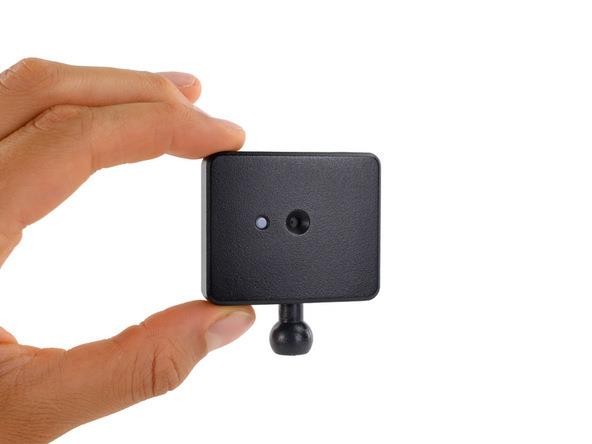

　　IR傳感攝像頭

　　

　　雖然OSVR使用了和 Oculus Rift相似的技術，但這枚攝像頭要比Oculus的Constellation小巧多了。

　　

　　攝像頭還配備3.5mm耳機插孔，用于LED和攝像頭之間的同步。

　　第十四步

　　

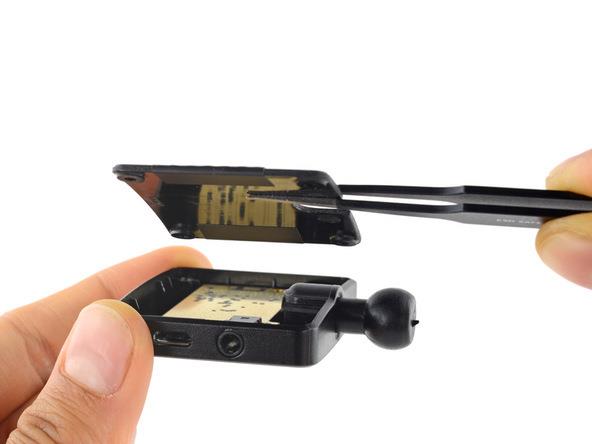

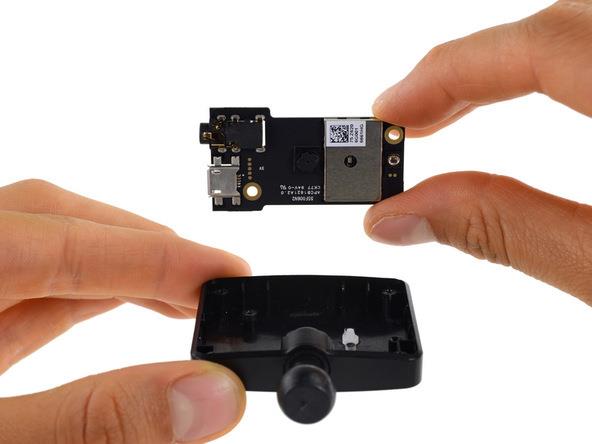

　　攝像頭部件內部

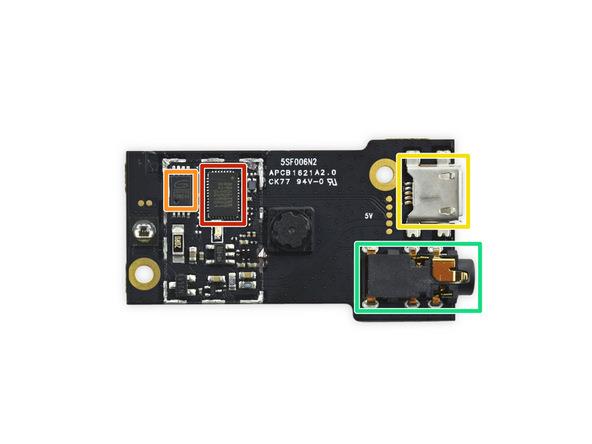

　　紅色：Realtek RTS5838攝像頭控制器

　　橙色：Elm Technology GD25D05B雙串閃光

　　黃色：Micro USB接口

　　綠色：同步接口

　　

　　第十五步

　　

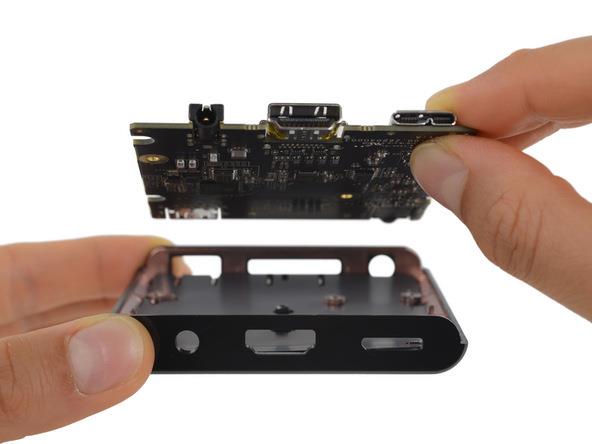

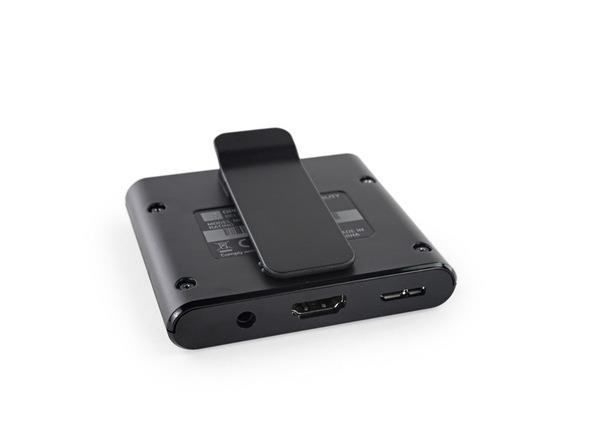

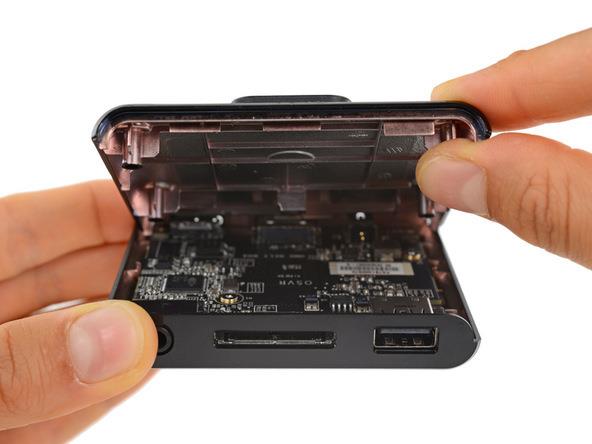

　　OSVR的配件——Belt盒子

　　

　　背部有電源鍵、HDMI接口、USB 3.0接口

　　

　　正面有耳機插孔、專用HDMI接口、USB 3.0接口

　　第十六步

　　

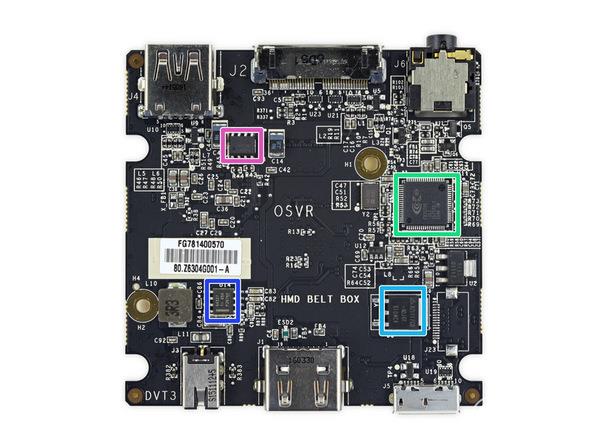

　　紅色：創惟科技GL3522 USB 3.0集線器控制器

　　橙色：Parade PS8407A信號增強器

　　黃色：Winbond W25X05CL閃存

　　綠色：Conexant CX20705音頻解碼和DSP

　　藍色：BCD半導體的AZ1117CD 低壓差線性穩壓器

　　深藍色：德州儀器TPS54327 Buck變換器

　　紫色：Diodes Incorporated公司的AP2186 USB電源開關

　　

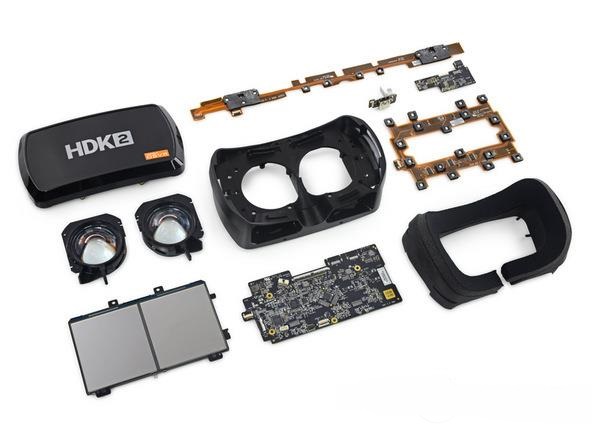

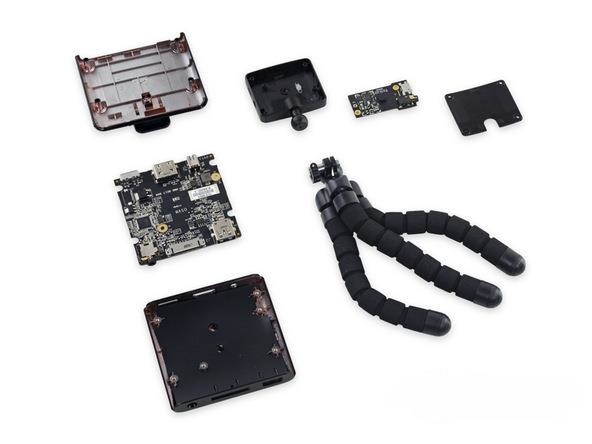

　　第十七步(先來一張大合照)

　　

　　OSVR HDK 2可修復得分達到9分(總分10分，得分越高越容易修)

　　OSVR HDK 2采用的是標準菲利普螺絲釘，拆解難度不大，另外在拆下外殼之后就能夠輕松移除主板，OSVR HDK 2的屏幕膠水不算多，不像手機屏幕那么可怕，不過拆主板的時候需要謹慎一些。
