2016年11月16日，小米發布了令人期待的全新款小米盒子3S，它是全球首款搭載了人工智能系統的電視盒子，為了深度的了解，我們特意準備了此次的拆機。其實，先后有很多小伙伴要求；所以，今天就將它補上，算是一份遲來的報告吧！

由于小米盒子3S采用外觀無螺絲的結構設計，所以拆機的工具我們需要用到撥片。小米盒子3S的卡扣結構非常嚴實，但也并不算難拆，開啟一環就很容易了。

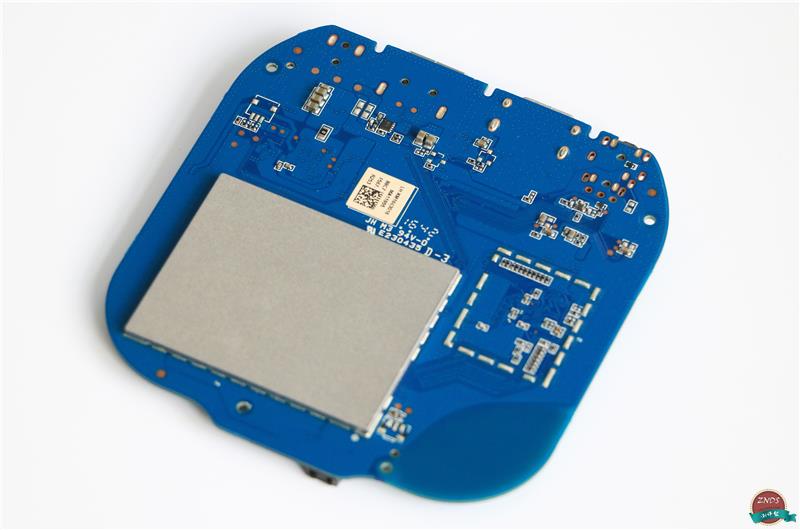

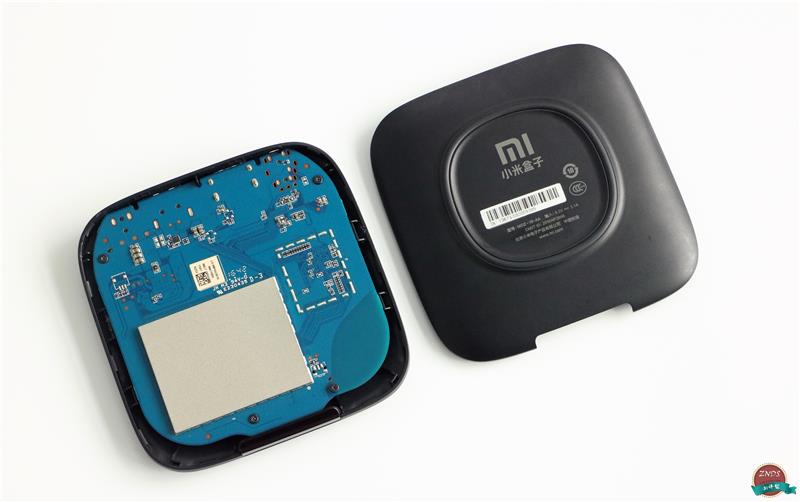

小米盒子3S采用藍色的PCB，通過4顆螺絲固定在盒身的上面板蓋上。

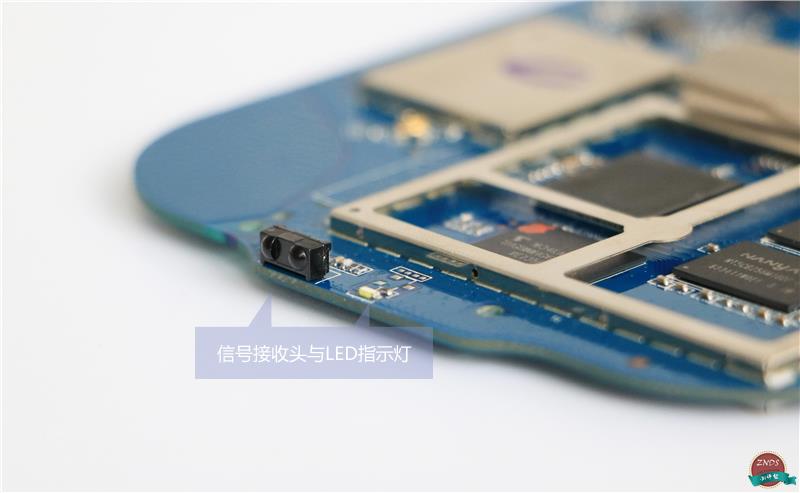

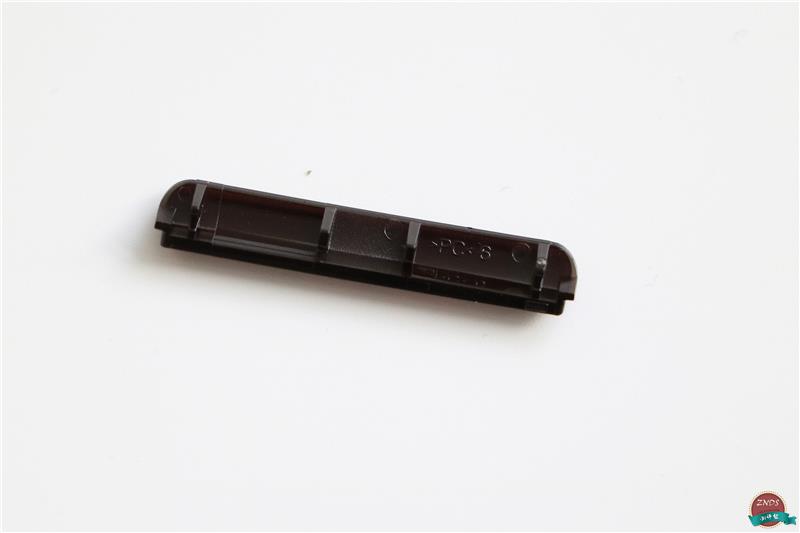

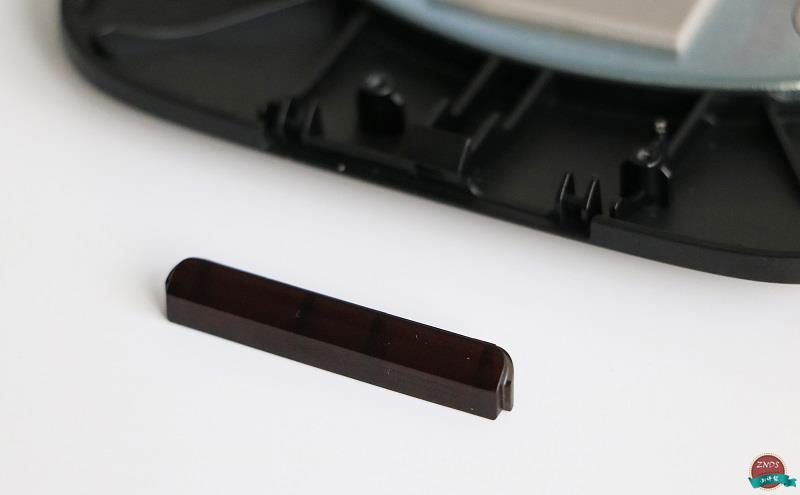

這是信號接收與指示燈顯示面板，一個細細的小長條。

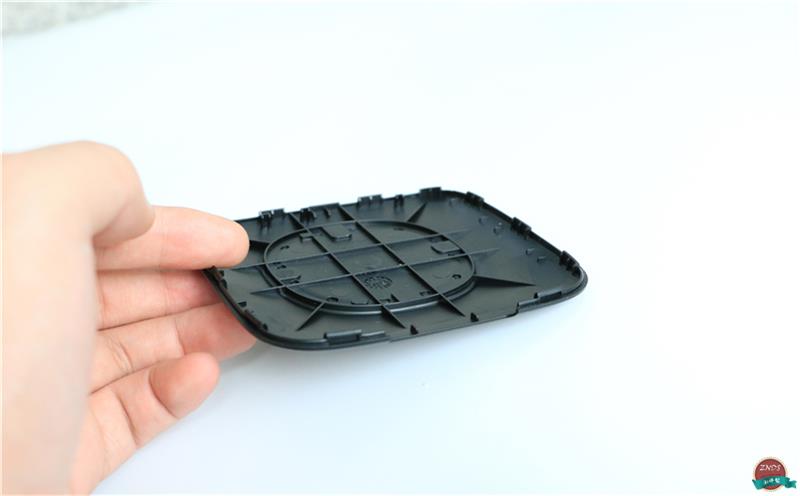

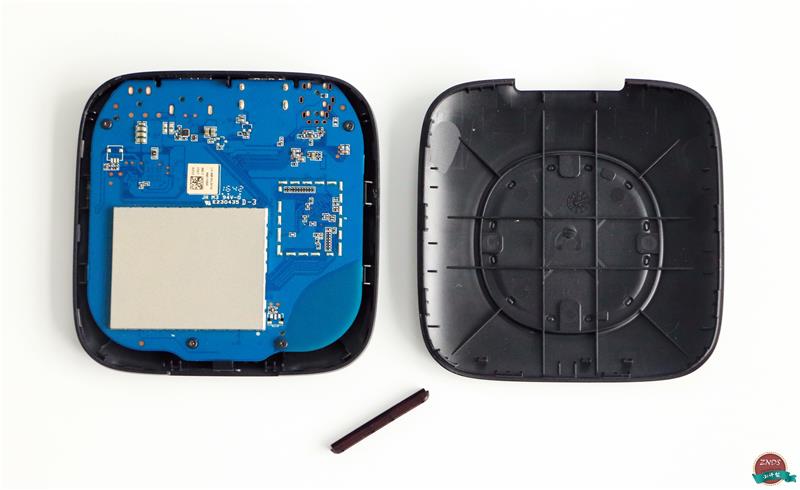

底板僅是一塊背板，內層通過來豎條紋理（不知道怎么形容比較好）來加強結構強度，保證面板不易折彎。

接下來用十字螺絲刀將固定在PCB上的四顆螺絲擰開即可，說實話，小米盒子3S的螺絲擰的還真緊。

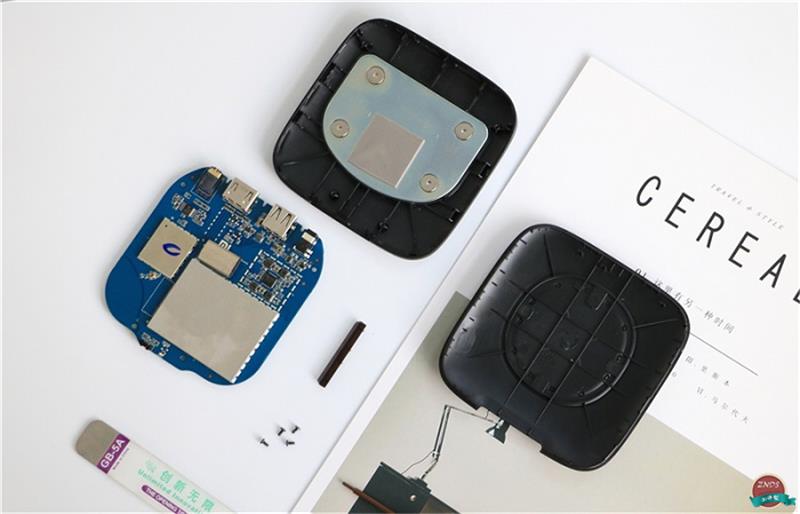

拆解圖

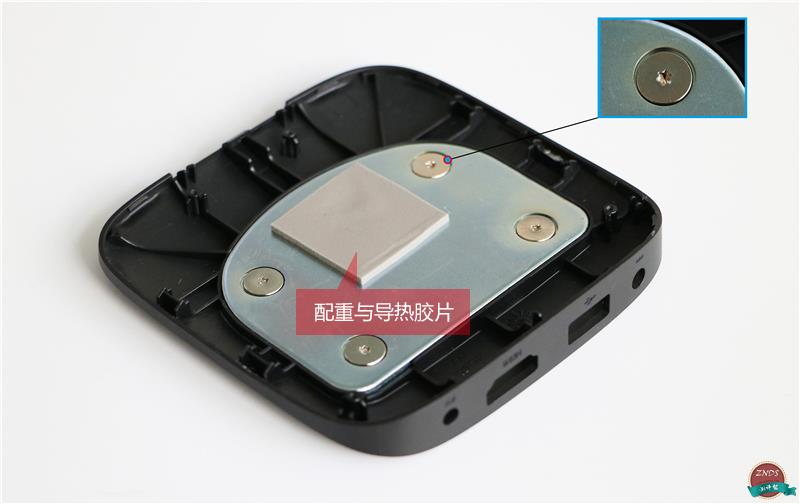

擰完螺絲取下PCB，上蓋板內固定著常見的配重與導熱膠片。

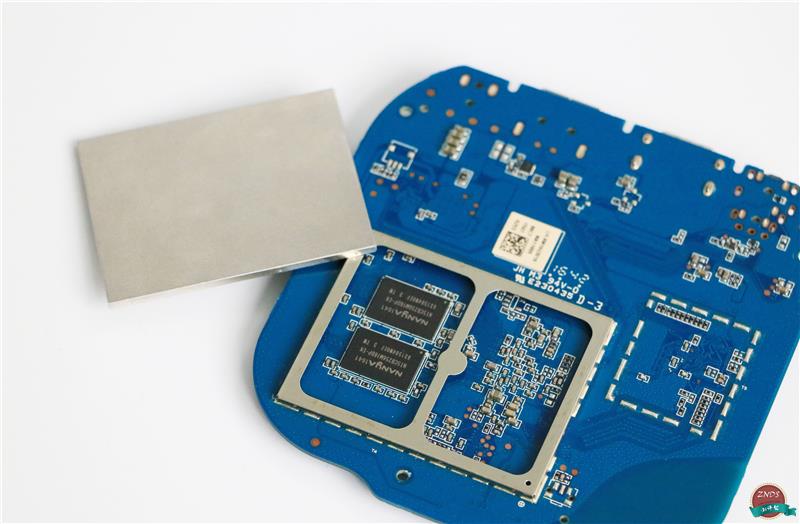

▲屏蔽罩，小米盒子3S PCB上的屏蔽罩很“隱蔽”，我一度以為，背面這塊罩子是焊接死的，后面好不容易才撥開。事實上，主控包括背面內存區域的屏蔽罩是可撥開的，而WIFI模塊區域是固定住的（嗯，是這樣的！）

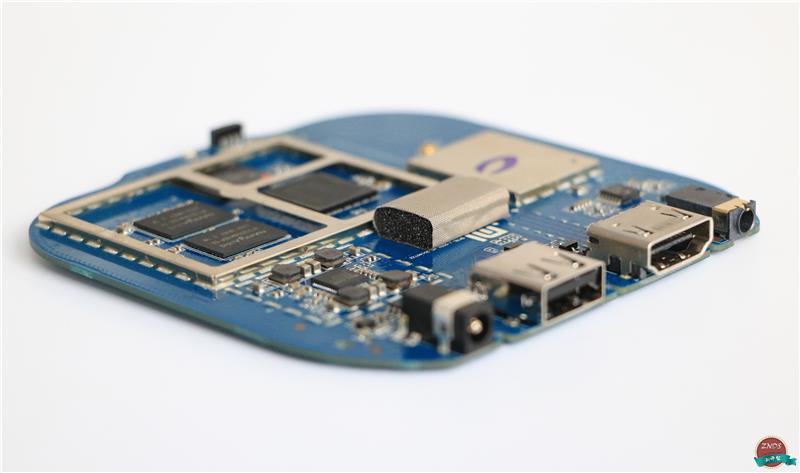

主板上元件排布規整有序；采用全貼片工藝，全貼片電容，無手焊件，質量更穩定，壽命更持久。

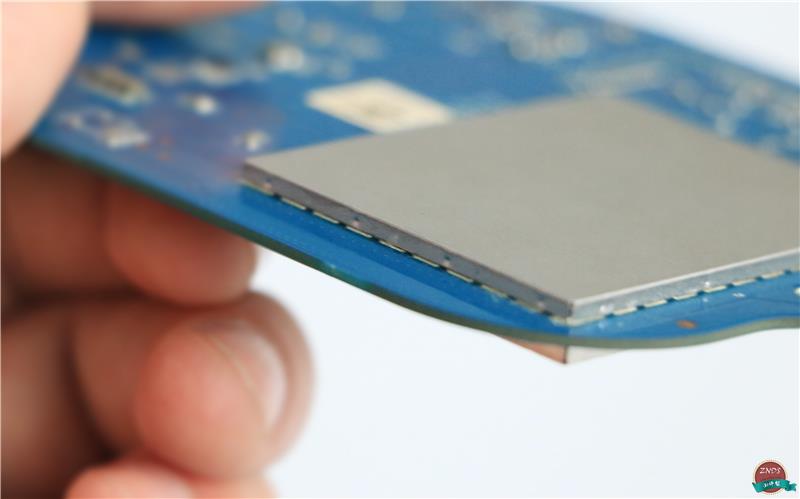

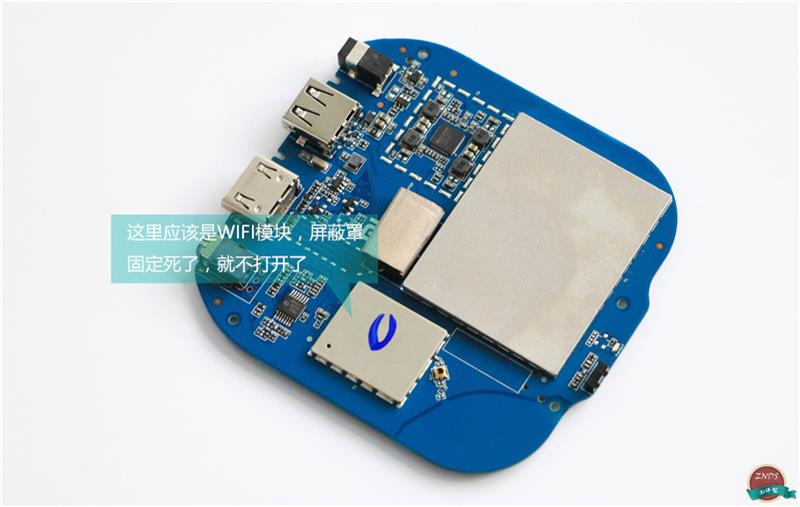

小屏蔽罩里面應該是WIFI/BT模塊

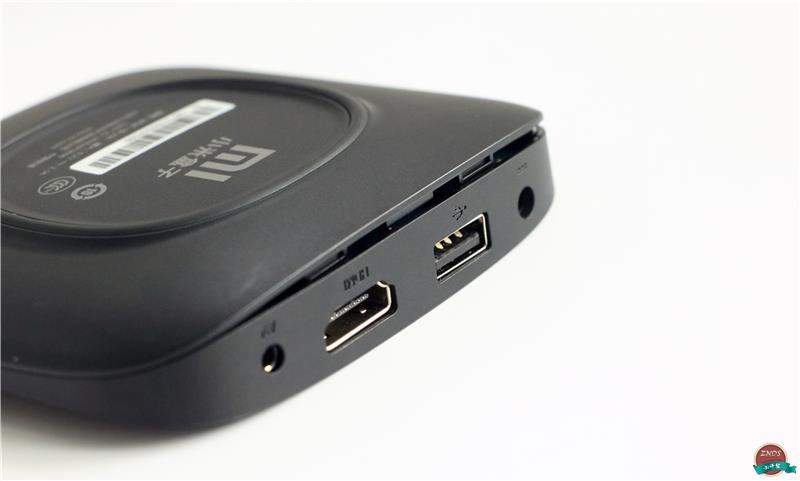

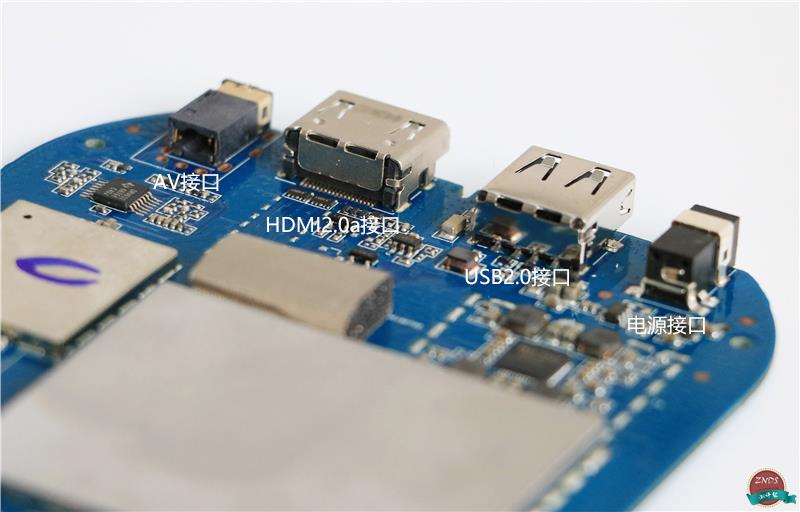

硬件接口部分，支持HDMI2.0a標準，支持18G帶寬，4K@60Hz輸出，色彩、色深等更為出色。

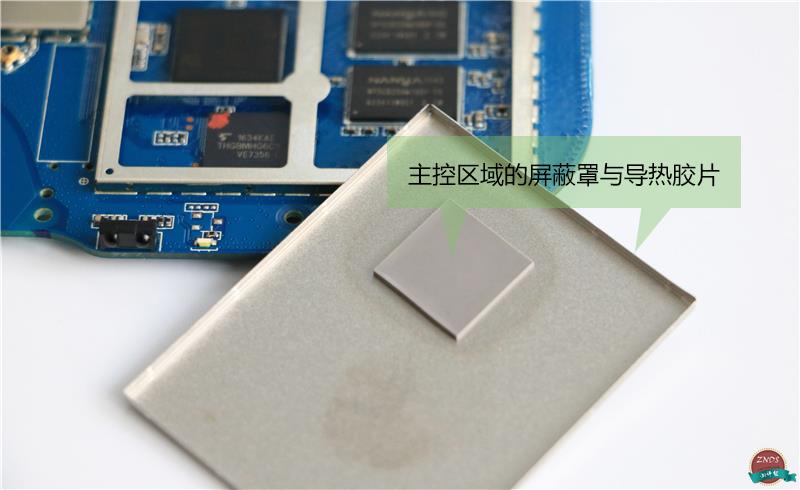

主控區還貼有導熱膠片，提供了更強的散熱支持與穩定運行。

主控區域

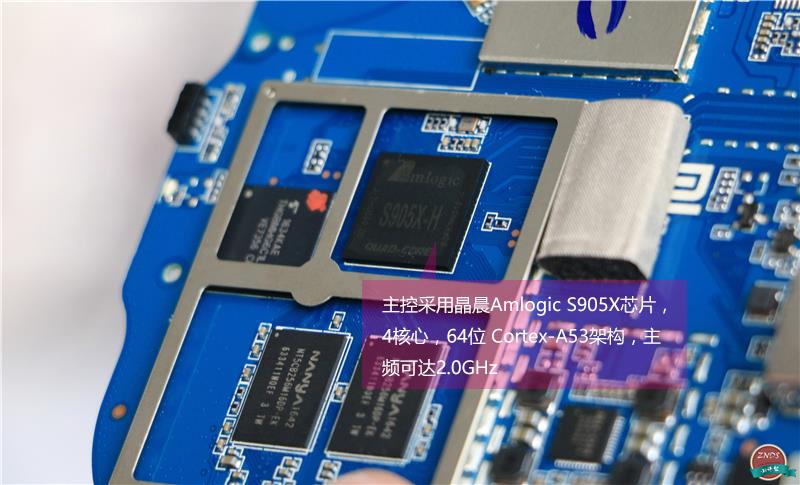

小米盒子3S采用晶晨Amlogic S905X處理器，4核 64位Cortex A53架構，主頻可達2.0GHz；配合Mali-450 5核GPU。S905X在集成度上擁有非常明顯的優勢，單芯片解決方案上整合了CPU、GPU、多解碼器、Audio Codec、網口PHY。另外，在常規的H.264、H.265支持之外，S905X還首次支持谷歌VP9，相比VP8，在同等畫質下碼率可降低50％，并且支持更大編碼區塊、更多色彩空間。

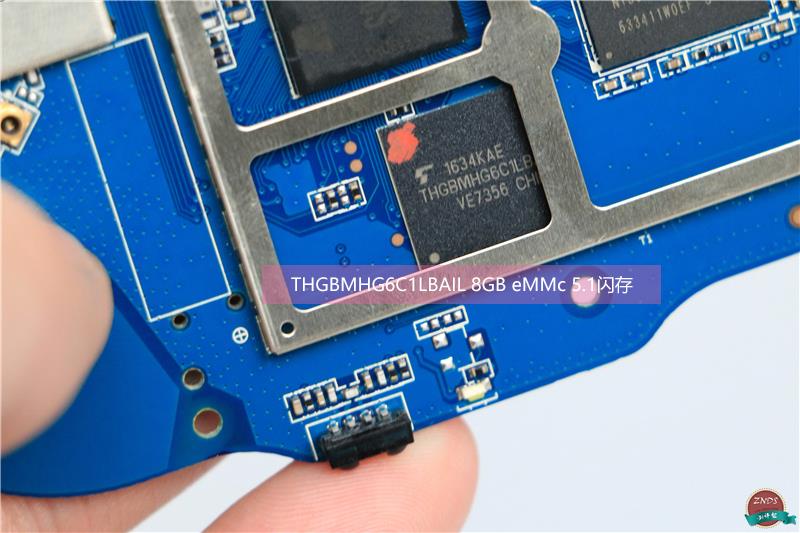

閃存方面，采用的應該是東芝的，型號為THGBMHG6C1LBAIL，8G eMMc5.1標準。相較于前代，EMMC5.1具有更快的傳輸速率。

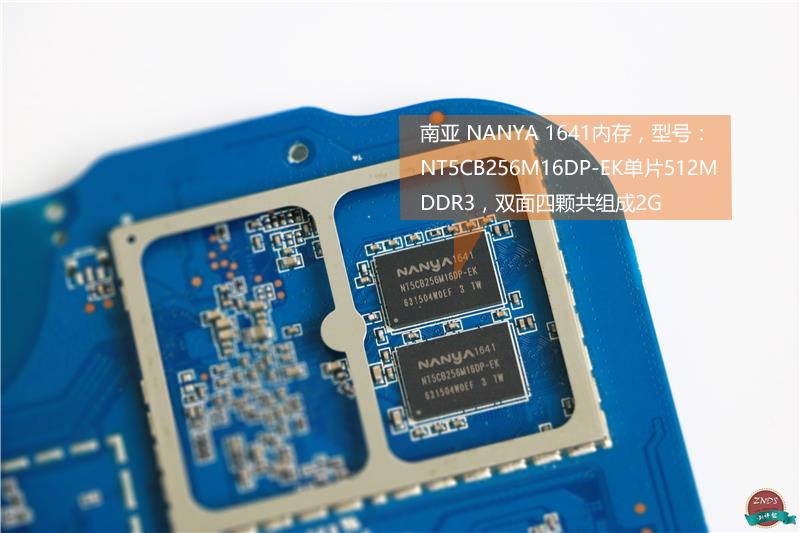

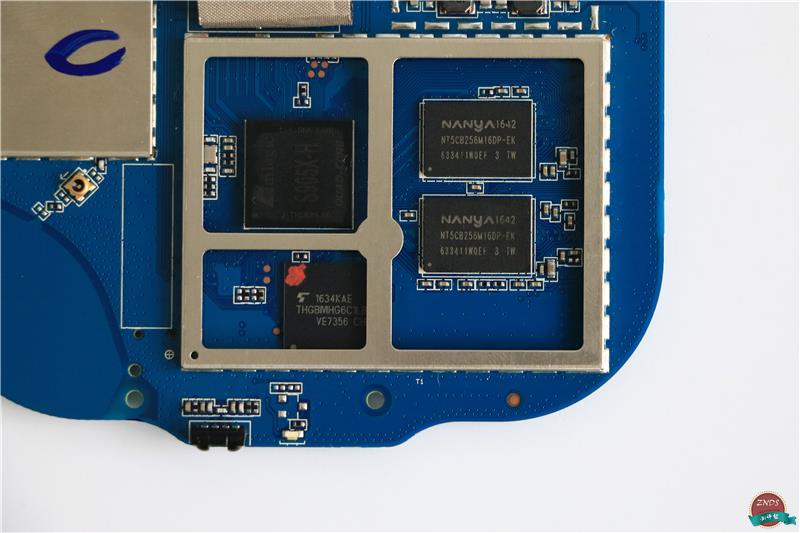

正反PCB共集成4片RAM，型號為南亞（NANYA）NT5CB256M16DP-EK，單片512MB，DDR3，四片共組成2G。更大的運行空間也為小米盒子3S提供了更穩定流暢的操控體驗。

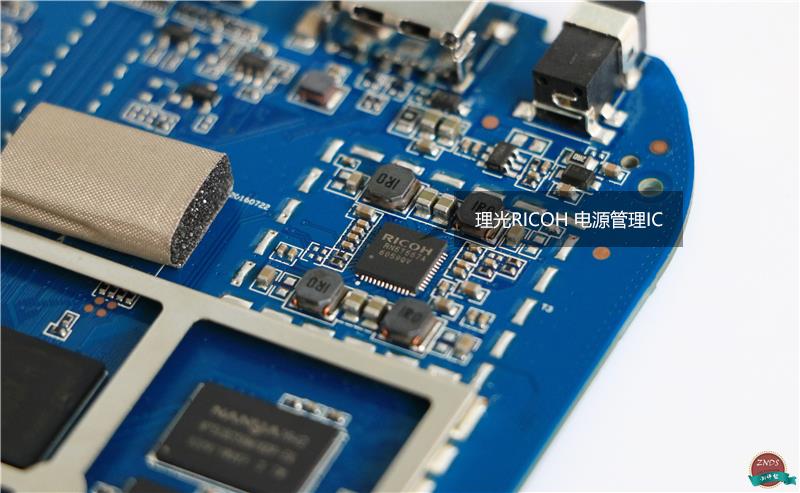

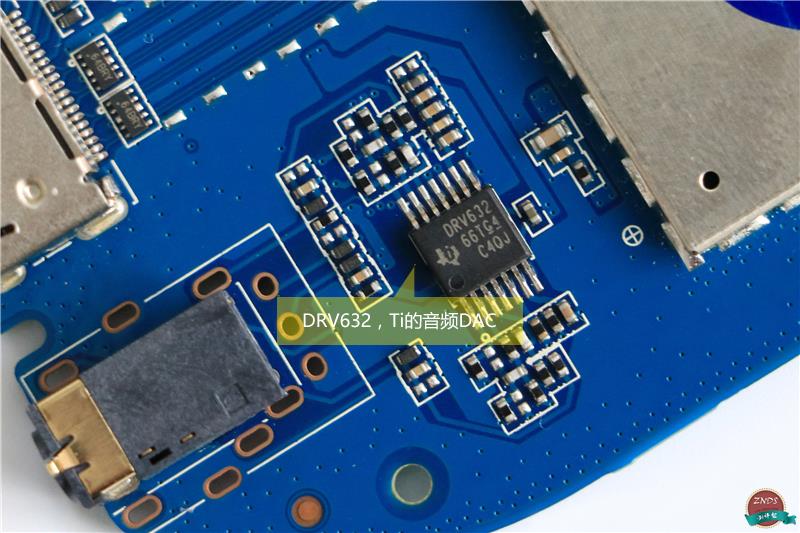

其他的話還有一些常規的電源、音頻IC等

總結

實際上，我在文中并沒有提到，小米盒子3S不僅在外觀方面延續了紅點設計大獎的小米盒子3的設計，對于內部構造的處理也是大同小異。完整有序的排布，精細的工藝，都是小米盒子3S身上看得到的優點。相較于小米盒子3，小米盒子3S采用了全新的藍色PCB（由于拍攝色差存在，實際顏色屬于淡藍色系，上圖僅供參考），和不同的SOC以及存儲組合。最后對于小米盒子3S做幾點總結：1、PC ABS環保材質機身，無螺絲外形，簡潔干練；無論是用料選擇還是工藝處理，都十分出色；2、藍色PCB，元件排布規整有序，全貼片工藝，質量更穩定。3、強悍的晶晨 S905X 64位 Cortex A53架構處理器，主頻可達 2GHz，配合Mali-450 5核 GPU，日常運行駕輕就熟。4、出自南亞與東芝大廠存儲組合，eMMc5.1的標準，傳輸速率更快。5、配備HDMI2.0a標準，支持18G帶寬，4K@60Hz輸出，色彩、色深等更為出色。
