近日，魅族發布了新一代魅藍Note5智能手機，主打“快的更漂亮，薄的更持久”，售價899元起，是一款兼顧外觀與性價比的出色千元機。那么，魅藍Note5做工怎么樣？作為Note3的升級版，做工工藝有所提升，今天我們就來通過魅藍Note5拆機圖解評測，深入手機內部看做工、結構與產品...

8、取下主板可以看到主板底部的部分，屏幕排線和觸控排線都走了一段路，右邊的震子牢牢的固定在對應的凹槽中，采用觸點和主板相連，頂部的揚聲器也固定在相應的凹槽中，除此沒有多余的部件。

魅藍Note5做工怎么樣 魅藍Note5拆機圖解評測

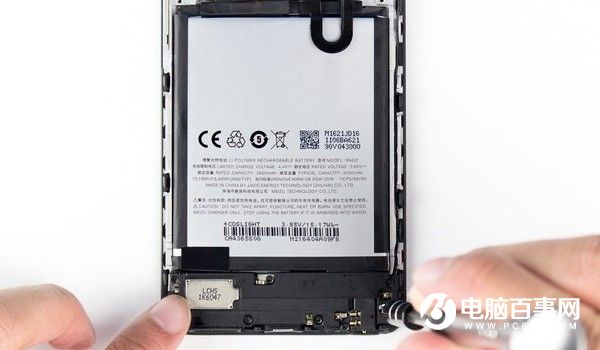

首先使用螺絲刀一一拆卸固定的十字螺絲

取下后的音腔保護擋板；

魅藍Note5做工怎么樣 魅藍Note5拆機圖解評測

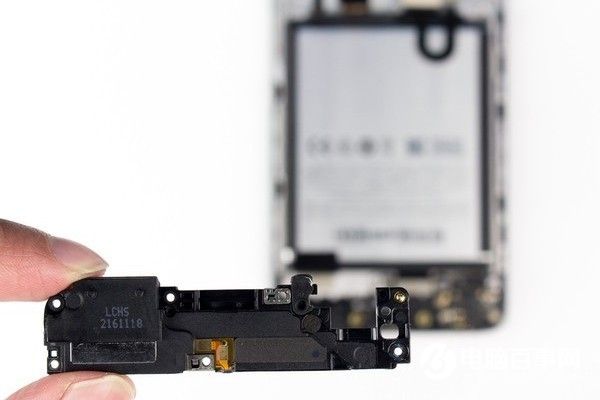

取下后的音腔保護擋板反面，如圖所示。

魅藍Note5做工怎么樣 魅藍Note5拆機圖解評測

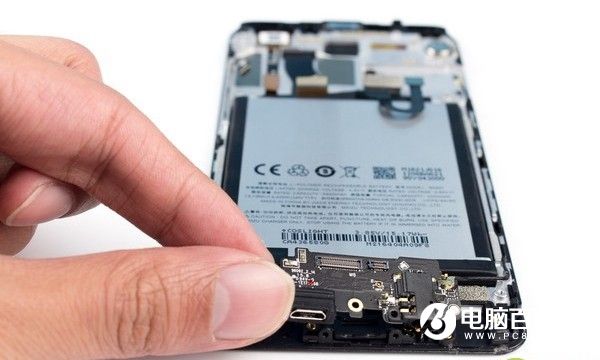

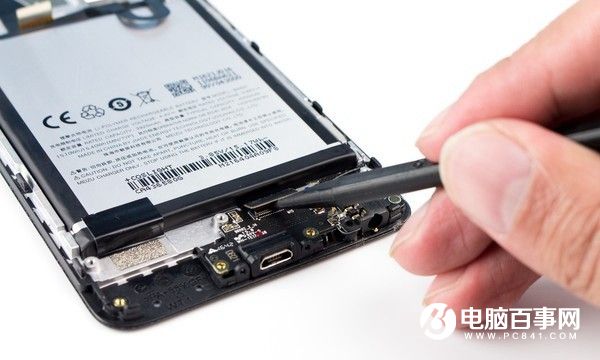

使用絕緣撬棒斷開尾插btb連接器，接下來用手取出小板。

魅藍Note5做工怎么樣 魅藍Note5拆機圖解評測

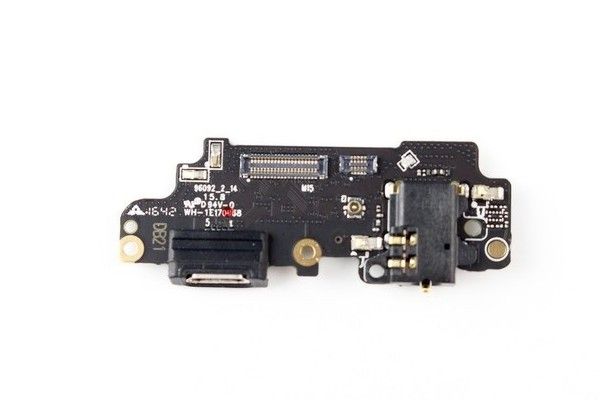

取下小板后可以看到Micro usb插口上有一個保護膠套，可以輔助固定插口、保護插口使用時不和其他原件進行接觸。耳機插口直接焊接整合到尾插上了，沒有采用觸點或者btb/zif連接。

魅藍Note5做工怎么樣 魅藍Note5拆機圖解評測

魅藍Note5做工怎么樣 魅藍Note5拆機圖解評測

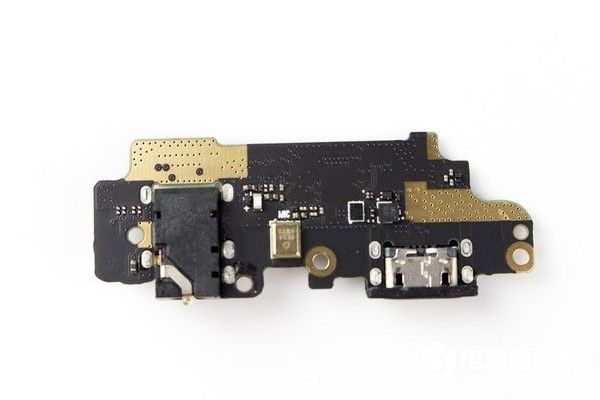

魅藍Note5底部小板正反面特寫
