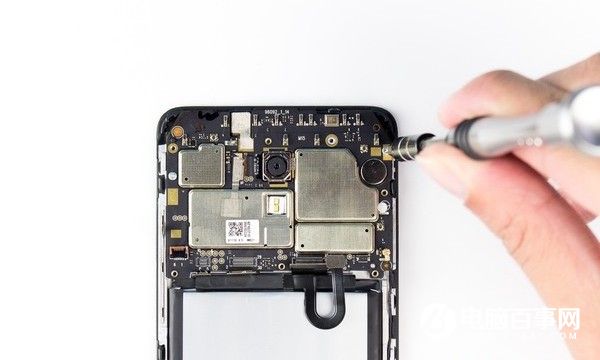

繼續拆卸主板上的一顆比較隱藏的內部固定螺絲，如圖所示。

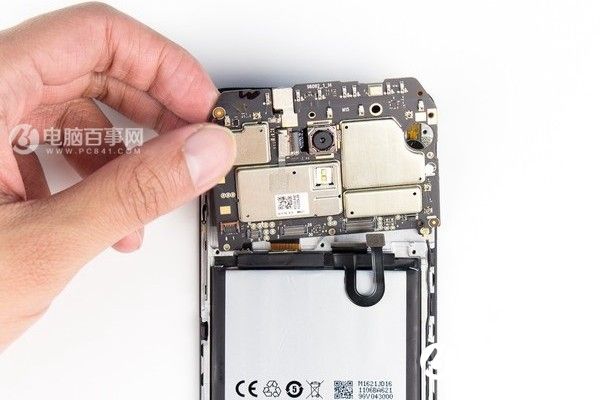

之后就可以輕松的將魅族Note5內部上部核心大主板直接取下來了，如圖所示。

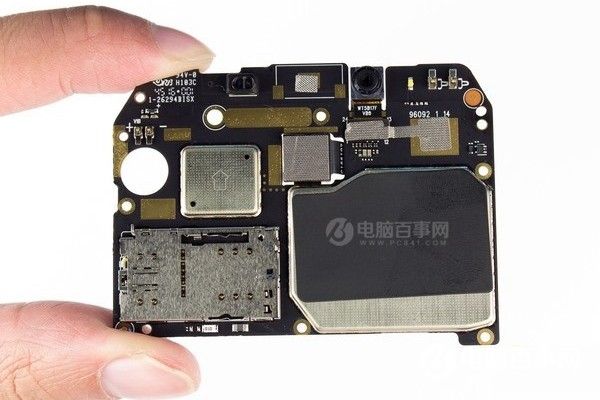

圖為拆卸下來的主板正面特寫，CPU芯片屏蔽罩上方有散熱石墨，對手機散熱有所幫助。

接下來我們拆卸主板上的攝像頭。前置攝像頭和后置攝像頭，只需要撬起接口就能卸下來。后置攝像頭好像比普通的1300萬攝像頭要大一圈。值得一提的是，這兩個攝像頭，接口位置都有一塊延伸出來的薄膠紙，前置攝像頭更是后面也有一塊。這膠紙的用處就是更好的固定攝像頭，讓攝像頭接口不會因為某些情況而接觸不良。雖然這一塊膠紙挺小的，不太起眼，不過這樣的細節魅族都注意到了，對于產品的態度也沒誰能比了。

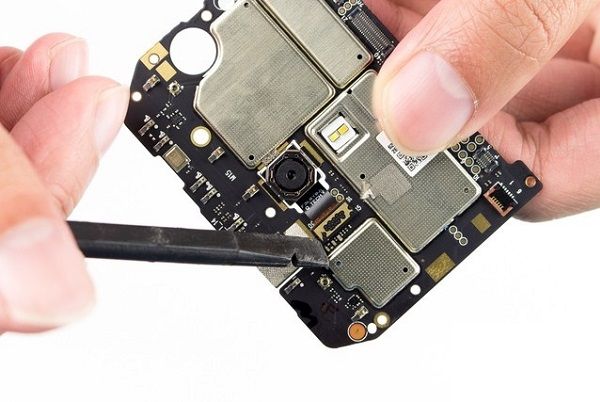

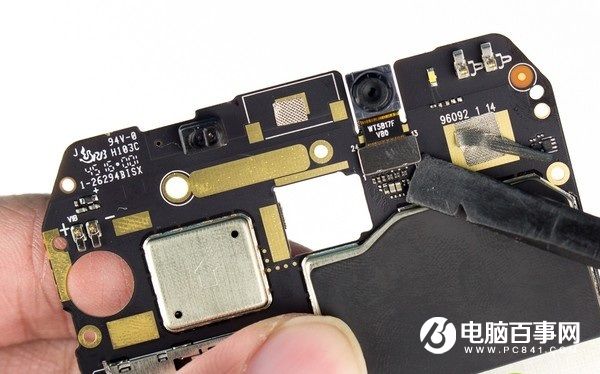

下面是魅藍Note5前后攝像頭拆卸，這個比較簡單，使用翹棒撬開即可，如圖所示。

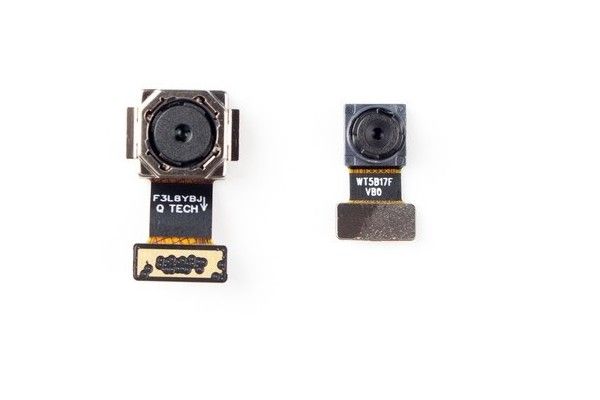

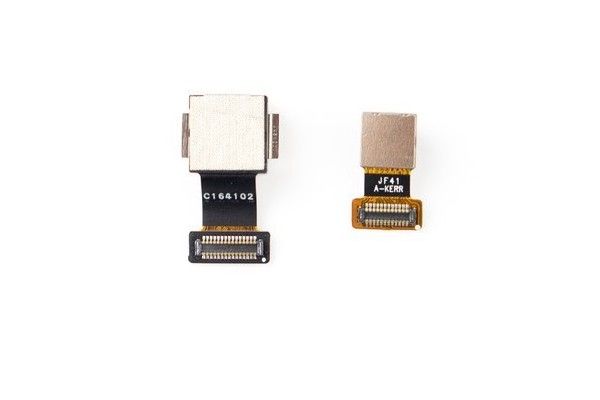

下圖為拆卸下來的魅藍Note5前后攝像頭特寫，前置500萬和后置1300萬像素（索尼IMX258傳感器，支持PDAF相位對焦）。

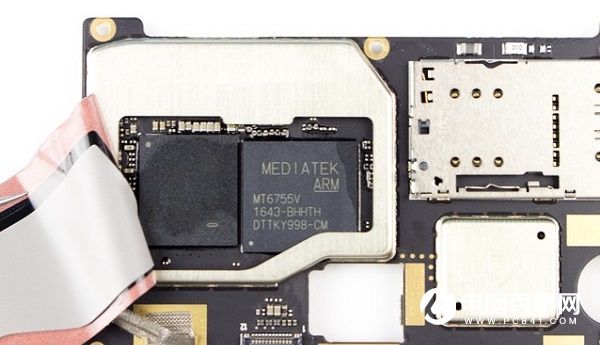

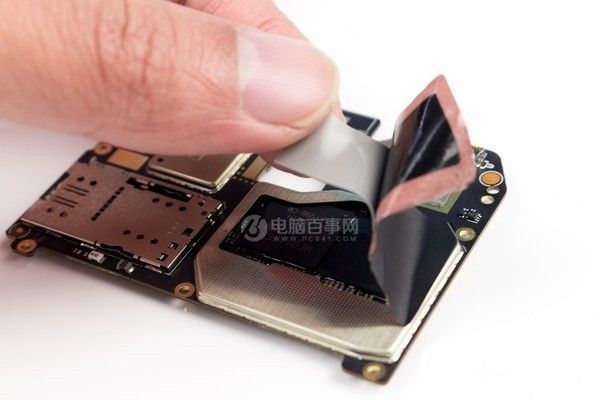

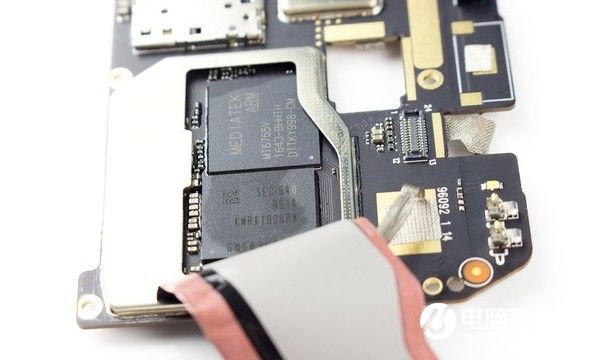

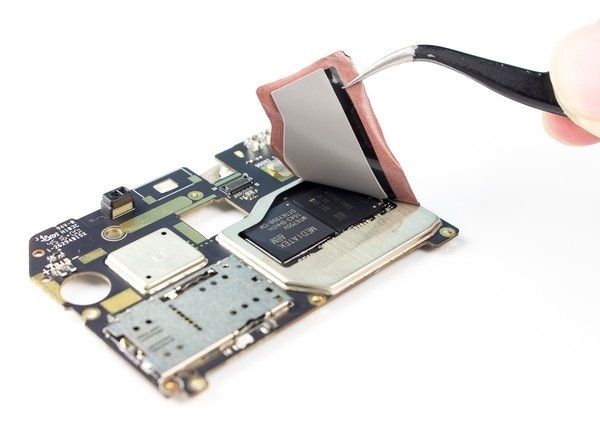

取下攝像頭后我們來看看主板背面都有什么，主板的背面有一塊sim卡/內存卡卡槽，可以讀取sim卡或者內存卡。右邊這塊屏蔽罩內應該就是處理器/運存了，這個地方采用的不是封閉金屬蓋，而是金屬鏤空罩，用鑷子掀開后可以看到，使用石墨烯貼紙和導熱硅脂覆蓋保護，處理器發熱大加了一塊導熱硅脂和石墨散熱膜上去輔助散熱。
