6、之后就可以看到內部結構了，魅藍Note5機身設計依然采用三段式設計，頂部主板，中部電池，底部小板。該機采用納米全金屬一體機身設計，機殼的結構強度使得與屏幕的銜接更為緊固，為了增大空間在電池對應的地方還做了CNC工藝做薄處理。全金屬后蓋上光禿禿的，除了必要的信號溢出塑料，沒有別的東西。

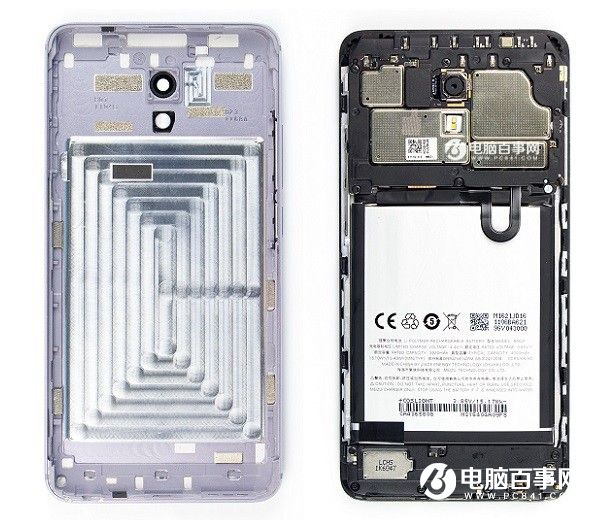

魅藍Note5內部結構

魅藍Note5金屬后蓋采用納米全金屬一體機身設計，機殼內部四周都注塑了塑料，這可能是為了使得機殼與屏幕銜接更加緊密牢固，還有就是加固了機身的硬度，及對摔落減少撞擊對主板的沖擊了，為了增大空間在電池對應的地方還做了CNC工藝做薄處理。

后蓋特寫

魅藍Note5后蓋上的按鍵設計也非常合理，金屬按鍵黏貼在硅膠墊上，然后固定在機殼相應的凹槽中，這樣按鍵既不會出現晃動，也不會使用起來那么僵硬，同時拆解維修也不會出現掉落帶來困擾。

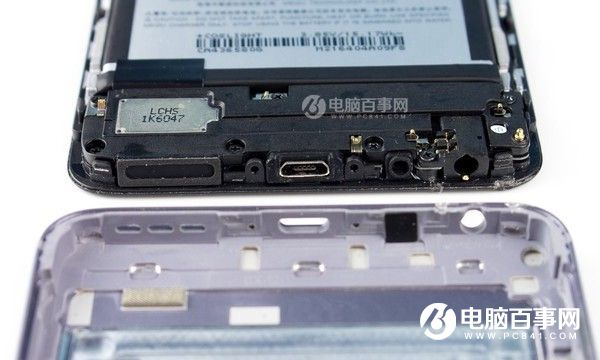

魅藍Note5內部采用了常見的三段式設計，上部為大板，下部小板與小組件部分，機身底部主要有揚聲器、數據口、麥克、耳機孔等小部件，如圖所示。
