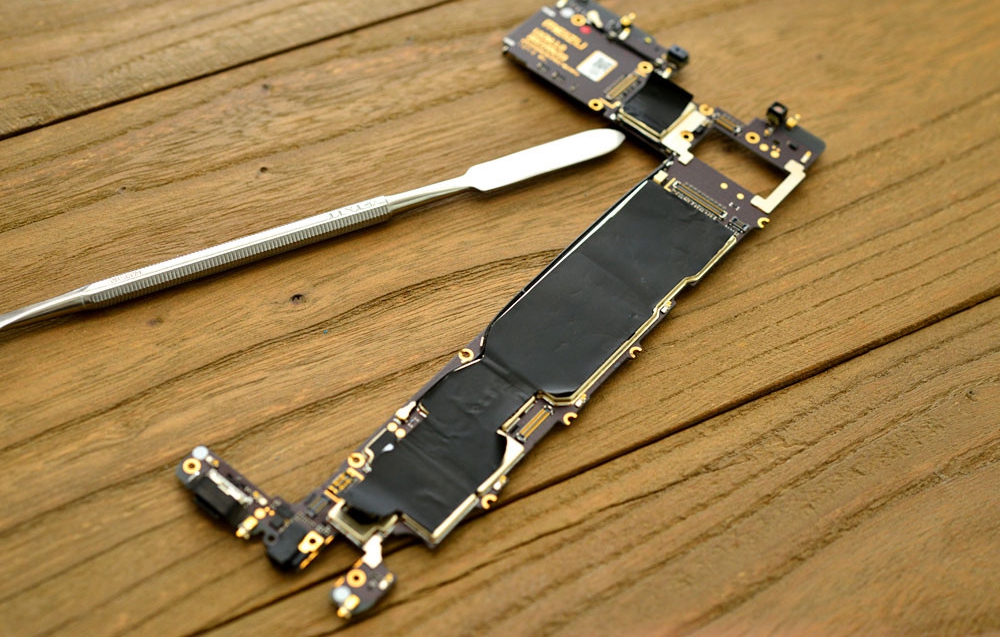

魅族PRO 7 Plus的PCB屏蔽罩上覆蓋由黑色的石墨導熱貼，這個導熱貼撕開后就可以看到芯片了，石墨導熱貼取代了可拆卸式屏蔽罩設計，石墨導熱貼一方面起到散熱的作用，一方面起到屏蔽作用，并且可以降低屏蔽罩的厚度，有利于手機厚度的降低。10/28

魅族PRO 7 Plus的PCB背面屏蔽罩同樣覆蓋由石墨導熱膜，并且PCB上由一塊沒有原件的部分，這部分是對應手機后蓋上畫屏的安裝位置。11/28

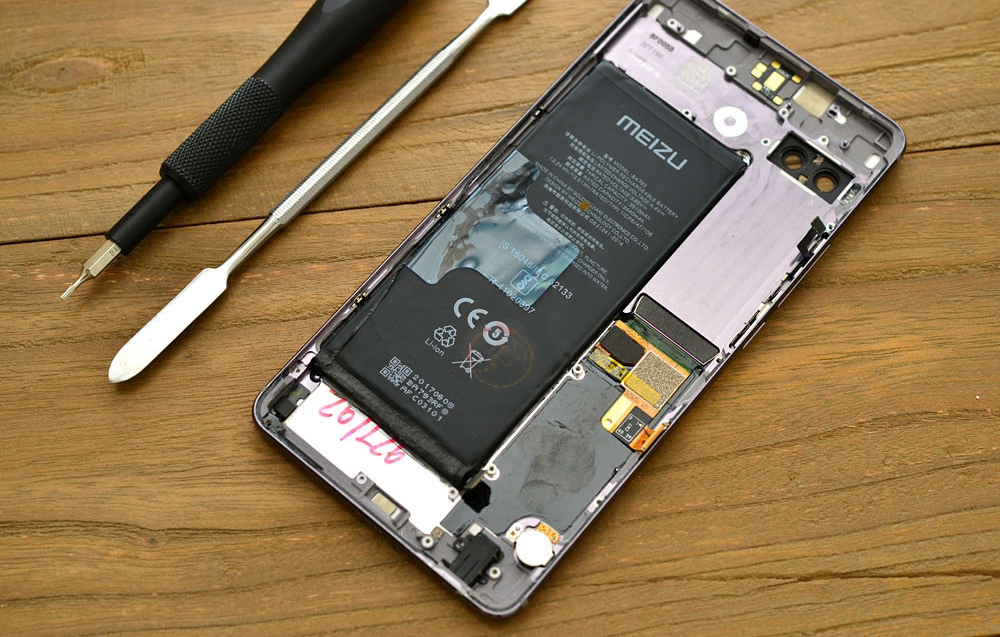

把PCB取出后可以看到手機的后蓋結構，后蓋畫屏位置明顯凸出了一塊。12/28

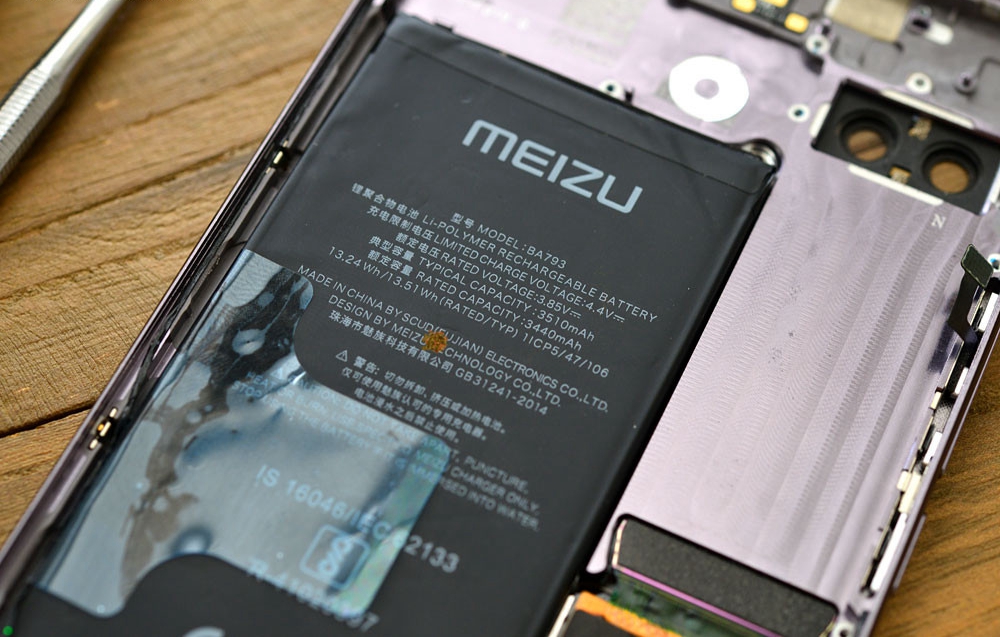

魅族PRO 7 Plus配備3500mAh電池，采用mCharge4.0快充技術，提供5V5A的快充規格，帶來更快的充電速度。13/28

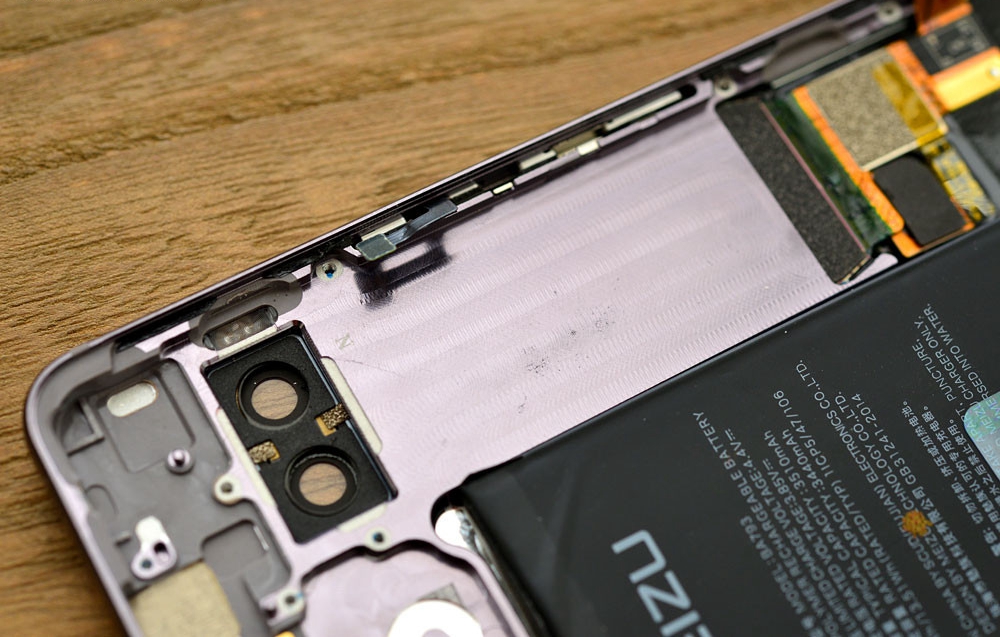

魅族PRO 7 Plus后蓋預留的畫屏位置在后蓋內部是凸出的，厚度增加，通過后蓋外面使用CNC加工，刨一個畫屏安裝的“坑”，將畫屏安裝進去。14/28
