七、架構解析之三大核心與型號

圖靈家族除了架構本身變化巨大，產品體系也和以往明顯不同，首發一口氣就是三款型號RTX 2080 Ti、RTX 2080、RTX 2070，而且分別對應三個不同核心TU102、TU104、TUF106，而以往的x80、x70都是共享一個核心。

具體原因不詳，可能是新一代核心太大，x70直接用大核心閹割成本比較高，還不如再造一個省錢的小核心。

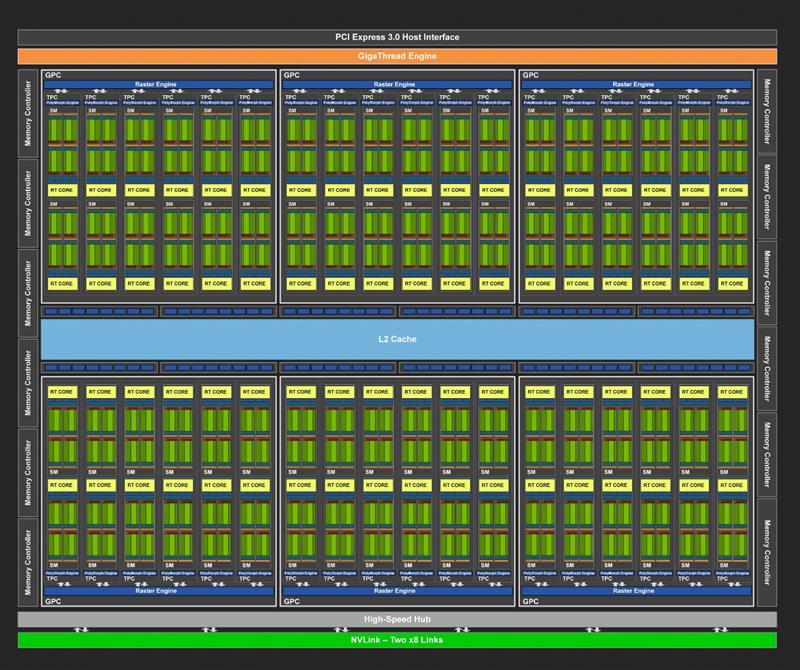

這就是最頂級的TU102核心，186億個晶體管、754平方毫米面積確實不是蓋的。

內有4608個CUDA核心，分為6組GPC、36組TPC、72組SM陣列(每組SM 64個CUDA核心)，同時有72個RT核心、576個Tensor核心、288個紋理單元、96個ROP光柵單元，二級緩存容量6MB，寄存器文件18MB，352-bit位寬。

不過，RTX 2080 Ti并未完全使用整個TU102核心，而是有所精簡，僅提供4352個CUDA核心(68組SM陣列)，RT核心則減少為68個，Tensor核心544個。

目前只有Quadro RTX 8000用了完整的TUF102，可能是初期良品率不足，優先供給專業市場，也可能是功耗和發熱在游戲卡上不好控制，還有可能是留一手……

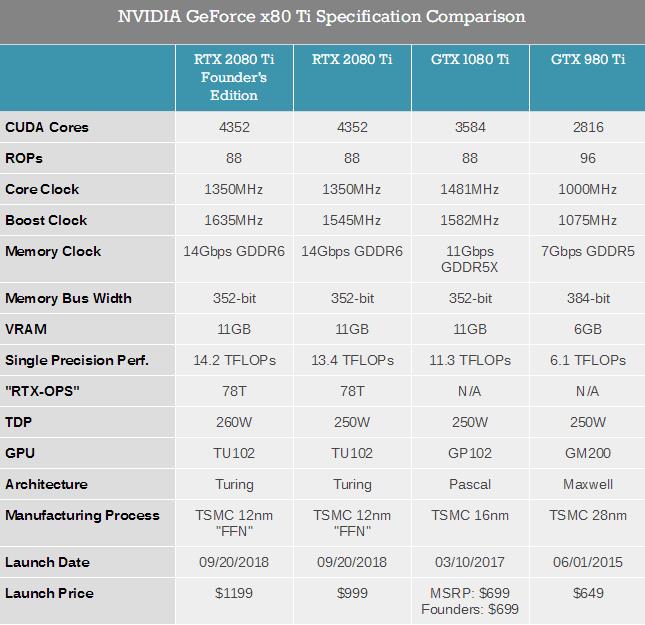

RTX 2080 Ti的核心頻率基礎為1350MHz，加速頻率FE公版做到了1635MHz，非公版則規定是1545MHz，當然大家可以隨意超頻。

顯存搭配11GB GDDR6，等效頻率14GHz，帶寬為616GB/s，整卡功耗260W。

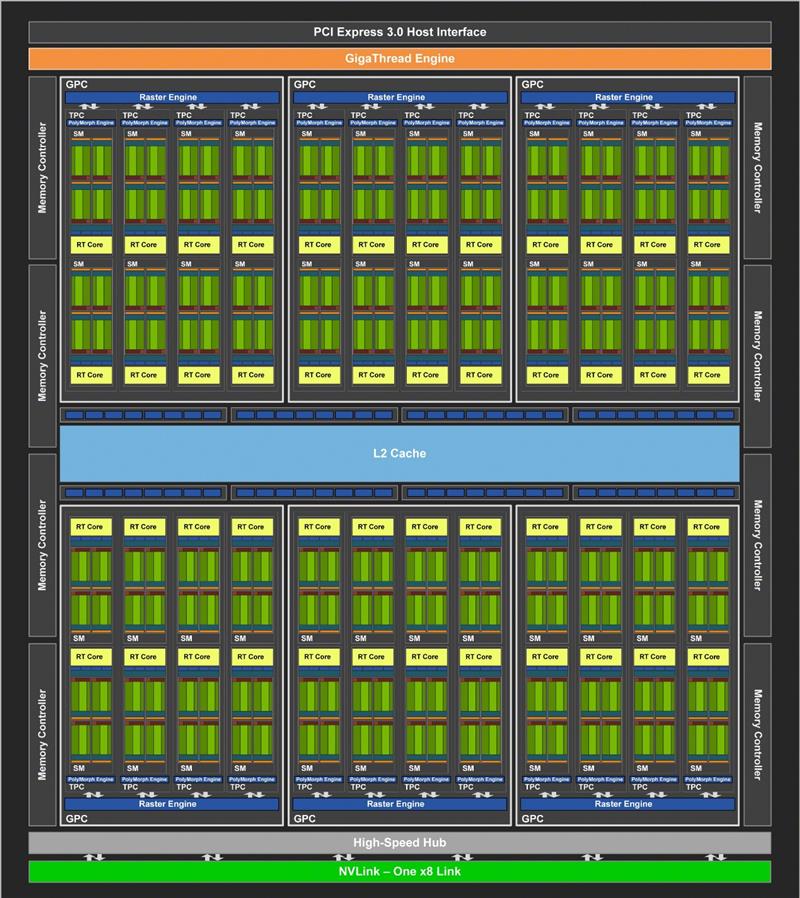

TU104核心，136億個晶體管，545平方毫米，比帕斯卡家族的大核心GP102都要大一圈。

它集成了3072個CUDA核心，劃分為6組GPC、24組TPC、48組SM(每組SM還是64個)，同時有192個紋理單元、64個ROP單元、384個Tensor核心、48個RT核心，二級緩存容量4MB，寄存器文件12MB，顯存位寬256-bit。

RTX 2080同樣沒有用滿TU104核心，而是精簡了兩組SM，提供2944個CUDA核心、368個Tensor核心、46個RT核心，完整版還是在專業卡上，Quadro RTX 6000。

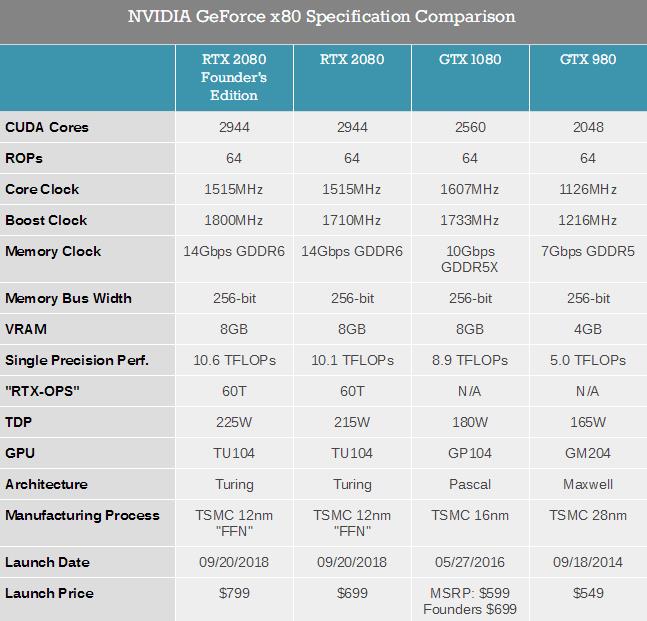

RTX 2080核心基礎頻率1515MHz，加速頻率非公版1710MHz，公版直接定在1800MHz，搭配8GB GDDR6顯存，等效頻率14GHz，帶寬448GB/s，功耗225W。

它的渲染性能為60 TRX-OPS，相比于RTX 2080 Ti削弱了23％，光線追蹤性能8 GigaRays/s(每秒80億條光線)，削弱了20％。

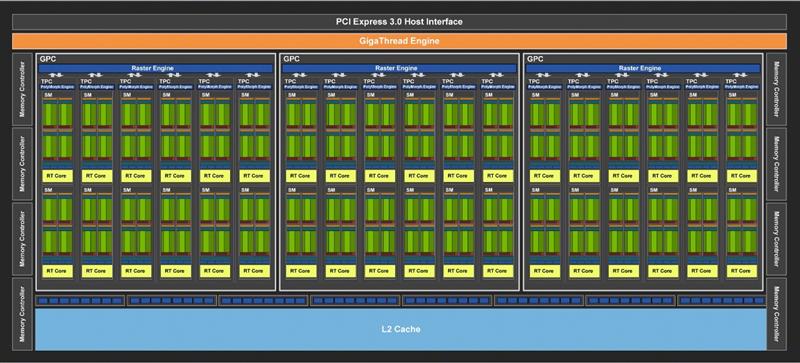

TU106核心，108億個晶體管，445平方毫米，相比GP102也只是分別差了10％、6％，更可見圖靈家族的龐大。

TU106核心內建2304個CUDA核心，分為3組GPC、18組TPC、36組SM陣列(每組繼續64個)，同時有144個紋理單元、64個ROP單元、288個Tensor核心、36個RT核心，二級緩存容量4MB，寄存器文件9MB，顯存位寬還是256-bit。

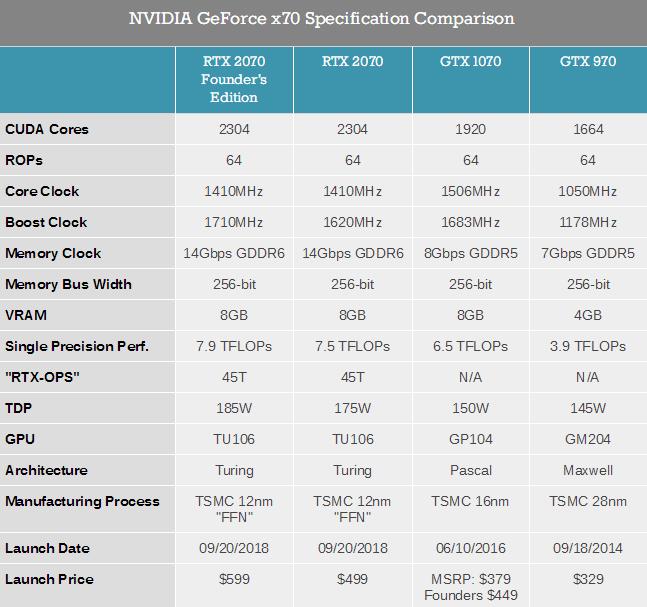

RTX 2070終于用了完整的TU106核心，核心頻率基礎1410MHz，加速公版1710MHz、非公版1620MHz，繼續搭配8GB 14GHz GDDR6顯存，功耗185W。

渲染性能45 RTX-OPS，相比于RTX 2080 Ti、RTX 2080分別低了25％、42％，光線追蹤性能6 GigaRays/s(每秒60億條光線)，分別低了25％、40％。

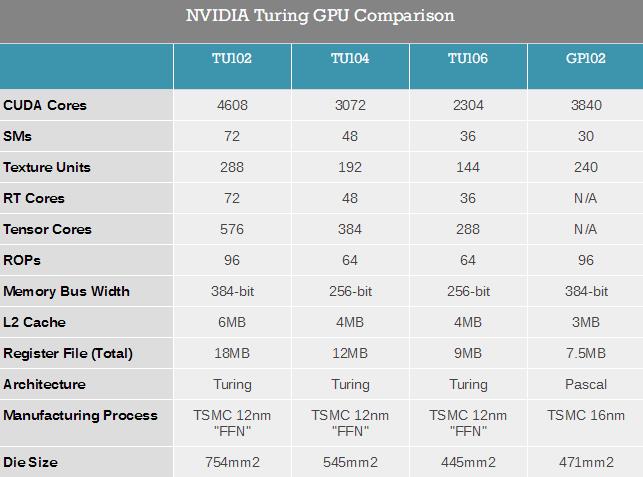

圖靈家族三大核心與帕斯卡家族大核心GP102對比。
